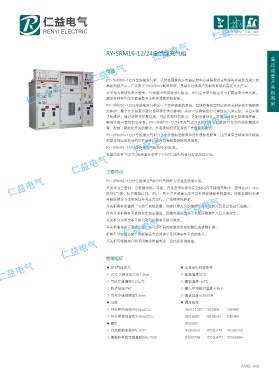

RY-SRM16-12/24全绝缘充气柜
高
压
概述 成
套
RY-SRM16-12/24全绝缘充气柜，已经在国家高压电器试验中心获得型式试验报告并被列为浙江省 开
高新科技产品。广泛用于10KV/20KV配电系统，是城乡各类用户变配电系统的首选开关产品。 关
开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类， 柜
满足各种变电站对紧凑型开关柜灵活使用的需要。 系
RY-SRM16-12/24全绝缘充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的 列
壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现
了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，
确保了高可靠性和安全性。RY-SRM16-12/24型充气式开关柜同时可以提供TV化的自动化解决方
案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。
RY-SRM16-12/24全绝缘充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块
的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。
RY-SRM16-12/24全绝缘充气柜执行GB标准。
在室内条件下(40℃)和在室外条件下(-50℃)运行的设计寿命超过30年。

主要特点

RY-SRM16-12/24全绝缘充气柜SF6气体作为灭弧及绝缘介质。
开关柜为全密封、全绝缘结构；母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以1.4bar
的SF6气体，防护等级达到，IP67；整个开关装置完全不受外部环境条件的影响，即使在短时水浸
等极端情况下也能保证开关正常运行，产品终身免维护。
开关柜具有完善的“五防”联锁装置，彻底杜绝人为误操作可能引起的人员及设备运行故障。
所有开关柜具有可靠的安全泄压通道，即使在极端情况下也能保障操作人员人身安全。
开关柜分为固定单元组合和可扩展单元组合两类。
开关柜通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。
柜体尺寸安装方便，并能够适合空间狭小及环境条件不良的地方。
开关柜可根据用户的不同需求配置电动、远控及监测装置。

性能指标

◆ SF6气体压力 ◆ 正常运行环境条件
◇ 20℃下绝对压力为1.4bar ◇ 最高温度40℃
◇ 气体年泄漏率0.2‰/年 ◇ 最低温度-50℃
◇ 防护等级IP67 ◇ 最大平均相对温度≤95％
◇ 气室不锈钢厚度3.0mm ◇ 海拔高度≤2000米
◆ 母线 ◆ 满足标准
◇ 开关柜内母线400mm2Cu GB/T11022 GB3906 GBI985
◇ 开关柜接地母线150mm2Cu GB16926 GB38041 GBI984
◆ 颜色 GB3309
◇ 开关柜前面板RAL7012 IEC60056 IEC60129 IEC60256
◇ 侧板和电缆室前盖板RAL7035 IEC60298 IEC60420 IEC60694
