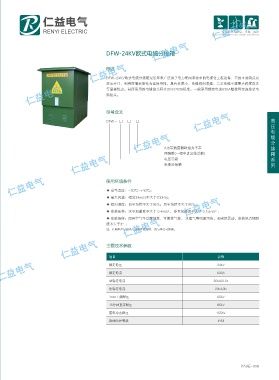

DFW-24KV欧式电缆分接箱

概述
DFW-24KV欧式电缆分接箱是近年来广泛用于电力配网系统中的电缆化工程设备，它的主要特点是
双向开门、利用穿墙套管作为连接母排，具有长度小、电缆排列清楚、三芯电缆不需要大跨度交叉
等显著优点。其所采用的电缆接头符合DIN47636标准。一般采用额定电流630A螺栓固定连接式电
缆接头。

型号含义

DFW - □ □ □ 高
压
电
缆
分
A为带避雷器缺省为不带 接
回路数(一相中进出线总数) 箱
电压等级 系
电缆分接箱 列

使用环境条件

◆ 空气温度：-30℃~+40℃；
◆ 最大风速：相当34m/s(不大于700Pa)；
◆ 相对湿度：日平均值不大于95%；月平均值不大于95%；
◆ 安装条件：水平加速度不大于 0.4m/s ， 垂直加速度不大于 0.15m/s ；
2
2
◆ 安装场所：周围空气不受腐蚀性、可燃性气体、 水蒸气等明显污染，无剧烈震动，安装地点倾斜
度不大于3°；
注：订购本产品超出上述条件规定时，请与本公司协商。

主要技术参数

项目 参数
额定电压 24kV
额定电流 630A
动稳定电流 50kA/0.3s
热稳定电流 20kA/3s
1min工频耐压 65kV
15分钟直流耐压 85kV

雷电冲击耐压 155kV
箱体防护等级 IP33
