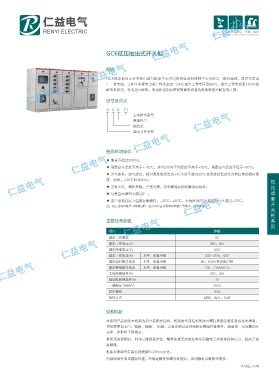

GCK低压抽出式开关柜
概述
GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电
厂，变电站，工矿企业等电力用户作为交流 50Hz,最大工作电压至660V，最大工作电流至3150A的
配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
型号及含义
G C K - □
主电路方案号
用途代号
抽出式
封闭式开关柜
使用环境条件
◆ 海拔不超过2000m；
◆ 周围空气温度不高于+ 4C℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-50℃；
◆ 大气条件：空气清洁，相对湿度在温度为+4C℃时不超过50%,在温度较低时允许有较高的相对湿
度，列如：+20℃时为90%；
低
◆ 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所； 压
◆ 与垂直面倾斜不超过5°； 成
套
◆ 本产品适合以下温度运输储存：-25℃~+55℃，在短时间内(不超过24h)不超过+70℃。
开
注：如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
关
柜
主要技术参数 系
列
项目 参数
额定工作频率 50
额定工作电压(V) 380，660
额定绝缘电压(V) 660
额定工作电流(A) 水平、垂直母线 630~3150、600
额定短时耐受电流 水平、垂直母线 80、50kA(有效值)/1秒
额定峰值耐受电流 水平、垂直母线 176、110kA/0.1s
主电路接插件(A) 200，400
辅助电路接插件(A) 10
工频耐压1分钟(V) 2500
防护等级 IP40
操作方式 就地，远方，自动
结构特征
本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，
再按需要加上门、档板、隔板、 抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开
关柜，本柜有下列特点：
框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安
装精度。
框架及零部件安装孔按模数E=20mm变化。
内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
