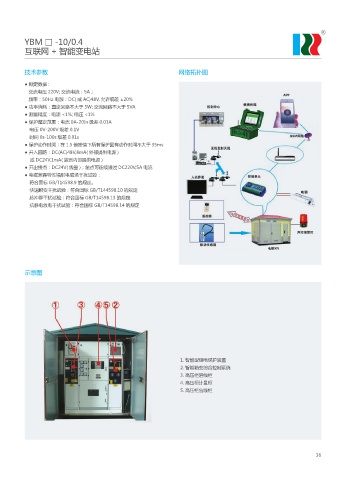

YBM □ -10/0.4
互联网 + 智能变电站

技术参数 网络拓扑图
● 额定数据 :
交流电压 220V; 交流电流：5A；
频率：50Hz 电源：DC( 或 AC)48V, 允许偏差 ±20%
● 功率消耗：直流回路不大于 5W; 交流回路不大于 5VA
● 测量精度：电流 <1%; 电压 <1%
● 保护整定范围：电流 0A-20In 级差 0.01A
电压 0V-200V 级差 0.1V
时间 0s-100s 级差 0.01s
● 保护动作时间：在 1.5 倍定值下所有保护固有动作时间不大于 35ms
● 开入回路：DC(AC)48V,8mA( 外部提供电源 )
或 DC24V,1mA( 装置内部提供电源 )
● 开出接点：DC24V( 线圈 )；触点可连续通过 DC220V,5A 电流
● 电磁兼容特性辐射电磁场干扰试验：
符合国标 GB/T14598.9 的规定。
快速瞬变干扰试验：符合国标 GB/T144598.10 的规定
脉冲群干扰试验：符合国标 GB/T14598.13 的规定
抗静电放电干扰试验：符合国标 GB/T14598.14 的规定

示意图

1. 智能型继电保护装置
2. 智能箱变综合控制系统
3. 高压柜进线柜
4. 高压柜计量柜
5. 高压柜出线柜
