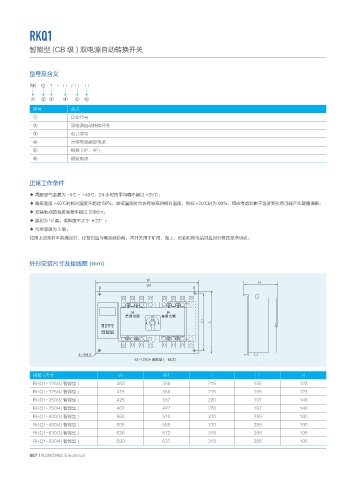

Page 14 - 上海瑞控实业有限公司

RKQ1

智能型 (CB 级 ) 双电源自动转换开关

型号及含义

RK Q 1 - □ / □ □

① ② ③ ④ ⑤ ⑥
序号 含义
① 企业代号
② 双电源自动转换开关
③ 设计序号
④ 壳架等级额定电流
⑤ 极数 (3P、4P)
⑥ 额定电流

正常工作条件

◆ 周围空气温度为 -5℃～ +40℃，24 小时的平均值不超过 +35℃；
◆ 最高温度 +40℃时相对湿度不超过 50%，较低温度时允许有较高的相对湿度，例如 +20℃时为 90%，但应考虑到由于温度变化有可能产生凝露现象；
◆ 安装地点的海拔高度不超过 2000m；
◆ 类别为 IV 类。倾斜度不大于 ±23°；
◆ 污染等级为 3 级；
如果上述条件不能满足时，订货时应与制造商协商，本开关用于矿用、海上、石油和核电站时应另行签定技术协议。

外形安装尺寸及接线图 (mm)

8
)
8

- -
5+:
᝹Ꮅ ሧͮ ܘ ђ
). 4. %-
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय

规格 / 尺寸 W W1 L L1 H
RKQ1-125/3( 智能型 ) 383 358 215 195 123
RKQ1-125/4( 智能型 ) 415 388 215 195 123
RKQ1-250/3( 智能型 ) 425 387 220 197 140
RKQ1-250/4( 智能型 ) 462 427 220 197 140
RKQ1-400/3( 智能型 ) 560 510 310 285 190
RKQ1-400/4( 智能型 ) 605 555 310 285 190
RKQ1-630/3( 智能型 ) 626 572 318 295 195
RKQ1-630/4( 智能型 ) 690 637 318 295 195
