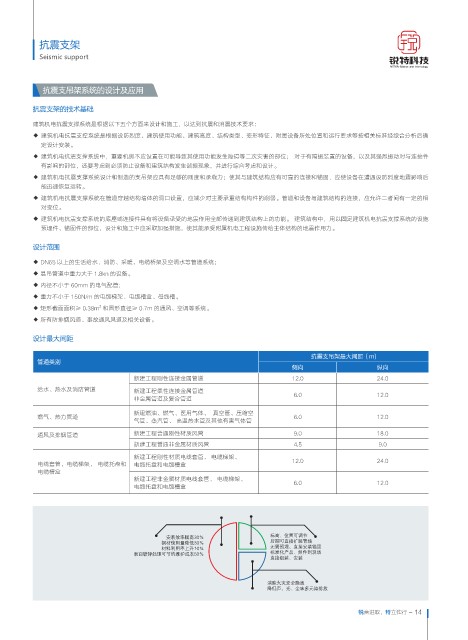

抗震支架
Seismic support

抗震支吊架系统的设计及应用

抗震支架的技术基础
建筑机电抗震支撑系统是根据以下五个方面来设计和施工，以达到抗震和消震技术要求：
◆ 建筑机电抗震支撑系统是根据设防烈度、建筑使用功能、建筑高度、结构类型、变形特征、附属设备所处位置和运行要求等按相关标准经综合分析后确
定设计安装。
◆ 建筑机电抗震支撑系统中，重要机房不应设置在可能导致其使用功能发生障碍等二次灾害的部位； 对于有隔振装置的设备，以及其强烈振动对与连接件
有影响的部位，还要考虑到必须防止设备和建筑结构发生谐振现象，并进行综合考虑和设计。
◆ 建筑机电抗震支撑系统设计和制造的支吊架应具有足够的刚度和承载力；使其与建筑结构应有可靠的连接和锚固，应使设备在遭遇设防烈度地震影响后
能迅速恢复运转。
◆ 建筑机电抗震支撑系统在管道穿越结构墙体的洞口设置，应减少对主要承重结构构件的削弱。管道和设备与建筑结构的连接，应允许二者间有一定的相
对变位。
◆ 建筑机电抗震支撑系统的底座或连接件具有将设备承受的地震作用全部传递到建筑结构上的功能。 建筑结构中，用以固定建筑机电抗震支撑系统的设施
预埋件、锚固件的部位，设计和施工中应采取加强措施，使其能承受附属机电工程设施传给主体结构的地震作用力。

设计范围

◆ DN65 以上的生活给水、消防、采暖、电缆桥架及空调水等管道系统；
◆ 悬吊管道中重力大于 1.8kn 的设备。
◆ 内径不小于 60mm 的电气配管；
◆ 重力不小于 150N/m 的电缆梯架、电缆槽盒、母线槽。
◆ 矩形截面面积≥ 0.38m 和圆形直径≥ 0.7m 的通风、空调等系统。
2
◆ 所有防排烟风道、事故通风风道及相关设备。

设计最大间距

抗震支吊架最大间距（m)
管道类别
侧向 纵向
新建工程刚性连接金属管道 12.0 24.0
给水、热水及消防管道 新建工程柔性连接金属管道
非金属管道及复合管道 6.0 12.0
新建燃油、燃气、医用气体、 真空管、压缩空
燃气、热力管道 6.0 12.0
气管、蒸汽管、 高温热水管及其他有害气体管
通风及排烟管道 新建工程普通刚性材质风管 9.0 18.0
新建工程普通非金属材质风管 4.5 9.0
新建工程刚性材质电线套管、 电缆梯架、
电线套管、电缆梯架、 电缆托盘和 电缆托盘和电缆槽盒 12.0 24.0
电缆槽盒
新建工程非金属材质电线套管、 电缆梯架、 6.0 12.0
电缆托盘和电缆槽盒

߶ᜈ஌ညଡᰳ ὄ ಕᰳNjͮᎵԺុᓫ
ᨁ౅΍ၸ᧙ᬋͯ ὄ ՐయԺᄯଋੰࡘክጲ
౅஧ѽၸညʼӣ ὄ ௃ᭉᮔ۠Njᄯଋ߶ᜈᩲڌ
ᛪ᭦᪓ᩤܪူԺᓫጝ፤એ੆ఴ ὄ ಕэӐֵ̖Njጷ͇ҁဗڣ
ᄯଋጷᜈNj߶ᜈ

๖ᬓ༡༪߶Кᬤৣ
ᬋͯܥNjЏNj࠹։ܲЊ౿ଅஉ
