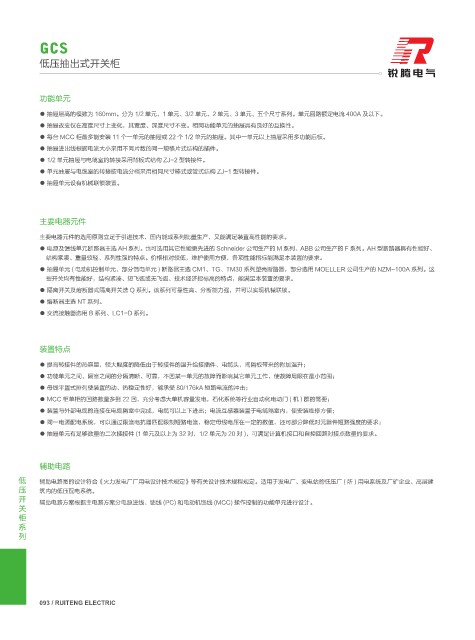

GCS
低压抽出式开关柜
功能单元
● 抽屉层高的模数为 160mm。分为 1/2 单元、1 单元、3/2 单元、2 单元、3 单元、五个尺寸系列。单元回路额定电流 400A 及以下。
● 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
● 每台 MCC 柜最多能安装 11 个一单元的抽屉或 22 个 1/2 单元的抽屉。其中一单元以上抽屉采用多功能后板。
● 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件。
● 1/2 单元抽屉与电缆室的转接采用背板式结构 ZJ-2 型转接件。
● 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构 ZJ-1 型转接件。
● 抽屉单元设有机械联锁装置。
主要电器元件
主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性能的要求。
● 电源及馈线单元断路器主选 AH 系列。也可选用其它性能更先进的 Schneider 公司生产的 M 系列、ABB 公司生产的 F 系列。AH 型断路器具有性能好、
结构紧凑、重量较轻、系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求。
● 抽屉单元 ( 电动机控制单元、部分馈电单元 ) 断路器主选 CM1、TG、TM30 系列塑壳断路器，部分选用 MOELLER 公司生产的 NZM-100A 系列。这
些开关均有性能好，结构紧凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求。
● 隔离开关及熔断器式隔离开关选 Q 系列。该系列可靠性高、分断能力强，并可以实现机械联锁。
● 熔断器主选 NT 系列。
● 交流接触器选用 B 系列、LC1-D 系列。
装置特点
● 提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升；
● 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围；
● 母线平置式排列使装置的动、热稳定性好，能承受 80/176kA 短路电流的冲击；
● MCC 柜单柜的回路数量多到 22 回，充分考虑大单机容量发电，石化系统等行业自动化电动门 ( 机 ) 群的需要；
● 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出；电流互感器装置于电缆隔室内，使安装维修方便；
● 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求；
● 抽屉单元有足够数量的二次插接件 (1 单元及以上为 32 对，1/2 单元为 20 对 )，可满足计算机接口和自控回路对接点数量的要求。
辅助电路
低压开关柜系列
辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。适用于发电厂、变电站的低压厂 ( 所 ) 用电系统及厂矿企业、高层建
筑内的低压配电系统。
辅助电路方案根据主电路方案分电源进线、馈线 (PC) 和电动机馈线 (MCC) 揉作控制的功能单元进行设计。
