KYN28A-24

铠装移开式交流金属封闭开关设备

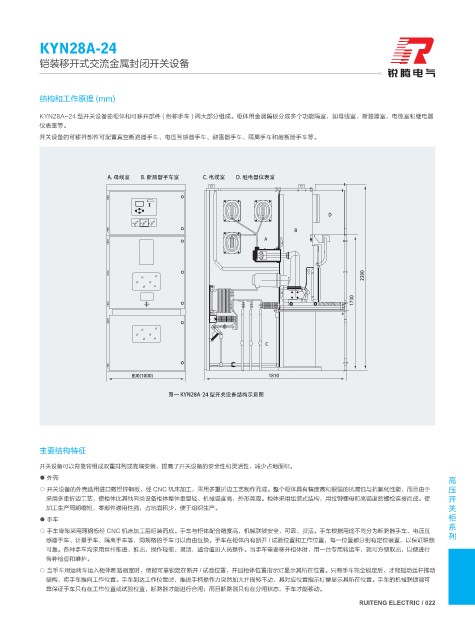

结构和工作原理 (mm)

KYN28A-24 型开关设备由柜体和可移开部件 ( 俗称手车 ) 两大部分组成。柜体用金属隔板分成多个功能隔室，如母线室、断路器室、电缆室和继电器
仪表室等。
开关设备的可移开部件可配置真空断路器手车、电压互感器手车、避雷器手车、隔离手车和熔断器手车等。

" ଛཌ൩ # ؎ਫ਼ఖ൭Ӛ൩ $ ׈ভ൩ % ࠿׈ఖ၎і൩

%

#
"

$

๭၂ ,:/ " ྘षܱഡСࢲܒൕၩ๭

主要结构特征

开关设备可以背靠背组成双重排列或靠墙安装，提高了开关设备的安全性和灵活性，减少占地面积。
高压开关柜系列
● 外壳
○ 开关设备的外壳选用进口敷铝锌钢板，经 CNC 机床加工，采用多重折边工艺制作而成。整个柜体具有精度高和很强的抗腐蚀与抗氧化性能，而且由于
采用多重折边工艺，使柜体比其他同类设备柜体整体重量轻、机械强度高，外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓连接而成。使
加工生产周期缩短，零部件通用性强，占地面积少，便于组织生产。
● 手车
○ 手车骨架采用薄钢板经 CNC 机床加工后组装而成。手车与柜体配合精度高，机械联锁安全、可靠、灵活。手车根据用途不同分为断路器手车、电压互
感器手车、计量手车、隔离手车等，同规格的手车可以自由互换。手车在柜体内有断开 / 试验位置和工作位置，每一位置都分别有定位装置，以保证联锁
可靠。各种手车均采用丝杆推进、推出，操作轻便、灵活，适合值班人员操作。当手车需要移开柜体时，用一台专用转运车，就可方便取出，以便进行
各种检查和维护。
○ 当手车用运转车运入柜体断路器室时，便能可靠锁定在断开 / 试验位置，并且柜体位置指示灯显示其所在位置。只有手车完全锁定后，才能摇动丝杆推动
结构，将手车推向工作位置。手车到达工作位置时，推进手柄操作力突然加大并摇转不动，其对应位置指示灯便显示其所在位置。手车的机械联锁能可
靠保证手车只有在工作位置或试验位置，断路器才能进行合闸；而且断路器只有在分闸状态，手车才能移动。
