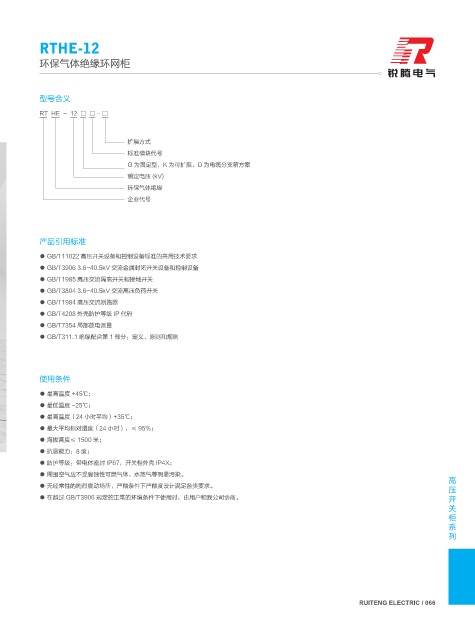

RTHE-12

环保气体绝缘环网柜

型号含义

RT HE - 12 □ □- □

扩展方式
标准模块代号
G 为固定型，K 为可扩展，D 为电缆分支箱方案
额定电压 (kV)
环保气体绝缘
企业代号

产品引用标准

● GB/T11022 高压开关设备和控制设备标准的共用技术要求
● GB/T3906 3.6-40.5kV 交流金属封闭开关设备和控制设备
● GB/T1985 高压交流隔离开关和接地开关
● GB/T3804 3.6-40.5kV 交流高压负荷开关
● GB/T1984 高压交流断路器
● GB/T4208 外壳防护等级 IP 代码
● GB/T7354 局部放电测量
● GB/T311.1 绝缘配合第 1 部分：定义、原则和规则

使用条件

● 最高温度 +45℃；
● 最低温度 -25℃；
● 最高温度（24 小时平均）+35℃；
● 最大平均相对湿度（24 小时），≤ 95%；
● 海拔高度≤ 1500 米；
● 抗震能力：8 度；
● 防护等级：带电体密封 IP67，开关柜外壳 IP4X；
● 周围空气应不受腐蚀性可燃气体、水蒸气等明显污染。 高压开关柜系列
● 无经常性的剧烈震动场所，严酷条件下严酷度设计满足各类要求。
● 在超过 GB/T3906 规定的正常的环境条件下使用时，由用户和我公司协商。
