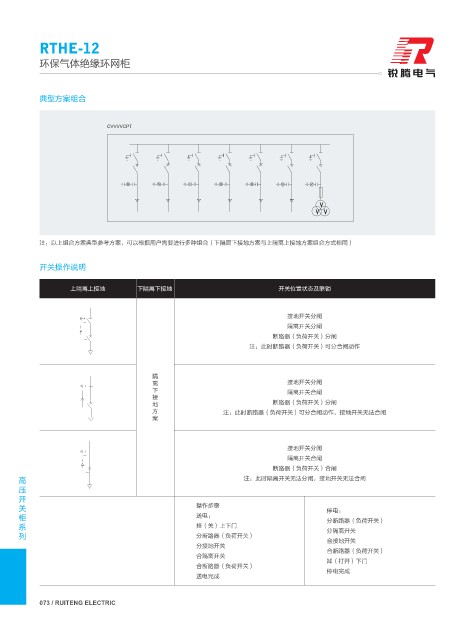

RTHE-12

环保气体绝缘环网柜

典型方案组合

CVVVVCPT

v
v v

注：以上组合方案典型参考方案，可以根据用户需要进行多种组合（下隔离下接地方案与上隔离上接地方案组合方式相同）

开关操作说明

上隔离上接地 下隔离下接地 开关位置状态及联锁

接地开关分闸
隔离开关分闸
断路器（负荷开关）分闸
注：此时断路器（负荷开关）可分合闸动作

隔
离 接地开关分闸
下 隔离开关合闸
接
地 断路器（负荷开关）分闸
方 注：此时断路器（负荷开关）可分合闸动作，接地开关无法合闸
案

接地开关分闸
隔离开关合闸
断路器（负荷开关）合闸
高压开关柜系列
注：此时隔离开关无法分闸，接地开关无法合闸

操作步骤
停电：
送电：
分断路器（负荷开关）
挂（关）上下门
分隔离开关
分断路器（负荷开关）
合接地开关
分接地开关
合断路器（负荷开关）
合隔离开关
卸（打开）下门
合断路器（负荷开关）
停电完成
送电完成
