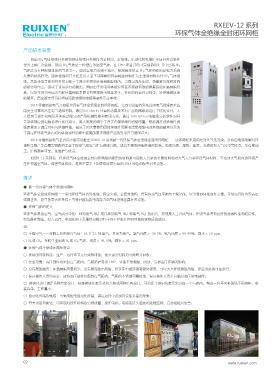

RXEEV-12 系列
环保气体全绝缘全封闭环网柜

产品研发背景

目前 SF 6 气体绝缘开关柜和固体绝缘开关柜作为全封闭、全绝缘、小型化和免维护中压开关设备在
世界上被广泛使用。然而 SF 6 气体是一种潜在的温室气体，在 1997 年签订的《京都协议》书中已将 SF 6
气体定为 6 种限制排放的气体之一，因此在电力系统中减少、限制甚至禁止 SF 6 气体的使用是电力系统
发展的必然趋势。固体绝缘的开关柜是以大量不可降解的环氧树脂材料作为主绝缘材料替代 SF 6 气体绝
缘，高压带电导体和开关密封在一个狭小密闭的环氧树脂腔体内，当有过流发生时，热量难以在短时间
的被传导出去，造成了设备运行的隐患。同时由于带电导体被没有在表面做有效的屏蔽层的环氧树脂包
裹，以及不均匀电场会引起环氧树脂表面会有局部放电现象发生，在长时间运行过程中，外绝缘被逐渐
的破坏，直至被击穿引起相间短路或接地故障等恶性安全事故。
2017 年瑞熙恩电气开始研发环保气体全绝缘全封闭环网柜，公司引进国内外先进的电气绝缘技术选
用安全可靠的高压电气绝缘材料，通过 Solidwrks 计算机仿真技术对产品机械联动进行了优化设计，大
大提高了操作机构及开关联动部分的产品机械性能和使用寿命，通过 Infolytica 电磁场分析软件对开
关导体部位的电磁场进行优化设计，最大限度的减少了开关内部绝缘件的使用量，既能满足对绝缘件的
强度要求又满足其电气绝缘性能，避免了因大量使用固体绝缘件而要考虑局部放电对绝缘的破坏以及为
了满足在环保气体内对固体绝缘件的爬电距离的要求而使产品的外形尺寸增加过大。
2018 年瑞熙恩电气正式向中国市场推出 RXEEV-12 系列新一代环保气体全绝缘全封闭环网柜——该环网柜采用的是对大气无污染、没有因电弧电解对环
境和生物产生有毒害物质的工业干燥空气或氮气作为绝缘介质，既有不易受周围环境的影响，包括污秽、湿热、盐雾、高海拔和大气污染等优点，又有易加
工，结构简单可靠、免维护等优点。
RXEEV-12 系列新一代环保气体全绝缘全封闭环网柜所使用的材料是可回收无污染的金属材料和对大气无污染环保气体材料，不会对大气和自然环境产
生任何温室气体、毒害气体排放，是真正意义上的零排放零污染的 10kV 绿色的配电开关设备。

概述
● 新一代环保气体全绝缘环网柜
环保气体全绝缘环网柜——采用环保气体为外绝缘、真空灭弧、全密封结构，具有自动气压平衡与干燥功能，以少量固体绝缘作支撑，正常运行时为零表压
或微正压，是具备零表压条件下可靠开断短路电流能力的气体绝缘金属开关设备。
● 环保气体的定义
环保气体是指空气、空气成分中的一种如氮气 (N 2 ) 或几种如氮气 (N 2 ) 和氧气 (O 2 ) 的组合，亦或是人工合成气体，但该气体具有良好的绝缘性能和稳定性，
特别是在制造、投入运行、电弧作用下及最终分解过程中均不产生任何对环境有害物质的成分。
如：
○ 干燥空气——采购工业用混合气体：19.5~23.5% 氧气；其余为氮气。氧气纯度＞ 99.5%，氮气纯度＞ 99.999%，微水＜ 10 ppm；
○ N 2 或 CO 2 ，采购工业用纯 N 2 或 CO 2 气体，纯度＞ 99.99%，微水＜ 20 ppm。
● 环保气体全绝缘环网柜特点：
○ 优良的环保性能：生产、运行环节无污染物排放，绝大部分材料均可降解并回收；
○ 安全可靠：高压部件均密封在气箱内，气箱防护等级 IP67，设备不受潮湿、风沙、污秽运行环境的影响；
○ 没有局放隐患：环氧树脂用量很少，没有局部放电风险，仅仅在电缆连接套管处使用，可以大大降低局放风险，保证设备的可靠运行；
○ 保证操作人员的安全：所有高压部件均密封在气箱内，气箱的不锈钢可靠接地，保证操作人员不会触及高压带电部件；
○ 模块化设计满足各种方案设计：标准模块化单元式和共箱式两种结构设计，可将多个进出线单元密封在一个气箱内，构成一台开关柜现场不用拼柜，安
装简单，工作量小；
○ 自动化终端的集成：可集成配电自动化终端，满足运行中系统及设备参量的采集；
○ 开关设备智能化：可实现对操作机构合分闸线圈、操作电机、电缆连接头温度的远程监视、自动巡检及告警。
