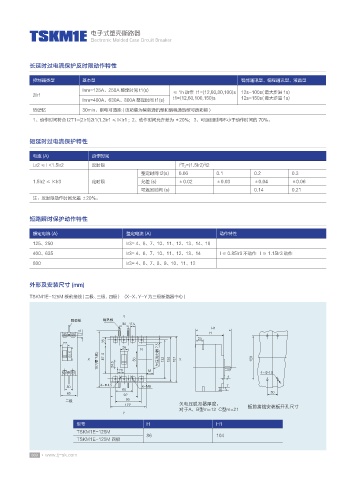

TSKM1E 电子式塑壳断路器
Electronic Molded Case Circuit Breaker

长延时过电流保护反时限动作特性

控制器类型 基本型 智能通讯型、编程通讯型、液晶型
Inm=125A、250A 整定时间 t1(s) ≤ 1h 动作 t1=(12,60,80,100)s 12s-100s( 最大步进 1s)
2Ir1
Inm=400A、630A、800A 整定时间 t1(s) t1=(12,60,100,150)s 12s-150s( 最大步进 1s)
热记忆 30min，断电可清除 ( 该功能为智能通讯型和编程通讯型可选功能 )
1、动作时间符合 I2T1=(2Ir1)2t1(1.2Ir1 ≤ I<Ir1 ; 2、动作时间允许差为 ±20%; 3、可返回时间不小于动作时间的 70%。

短延时过电流保护特性

电流 (A) 动作时间
2
2
Lr2 ≤ I <1.5Ir2 反时限 I T 2 =(1.5Ir2) t2
整定时间 t2(s) 0.06 0.1 0.2 0.3
1.5Ir2 ≤ I<Ir3 定时限 允差 (s) ±0.02 ±0.03 ±0.04 ±0.06
可返回时间 (s) 0.14 0.21
注：反时限动作时间允差 ±20%。

短路瞬时保护动作特性

额定电流 (A) 整定电流 (A) 动作特性
125、250 Ir3= 4、6、7、10、11、12、13、14、16
400、635 Ir3= 4、6、7、10、11、12、13、14 I ≤ 0.85Ir3 不动作 I ≥ 1.15Ir3 动作
800 Ir3= 4、6、7、8、9、10、11、12

外形及安装尺寸 (mm)

TSKM1E-125M 板前接线 ( 二极、三极、四极 ) (X-X、Y-Y 为三极断路器中心 )

:
ᬥऺ౛ ᬥབ౛

)
)

/

9 ᭅᮺऺ ൑Ԍᑱ੭٧ 9

.
œ

œ
.

̃౜
൑ႂԌᑱ੭٧ԑऎὙ ౛ґଋጲ߶ᜈ౛धߗࡆࠩ
ࠪ̅"Nj#ۋN $ۋN
:
型号 H H1
TSKM1E-125M
86 104
TSKM1E-125M 四极
