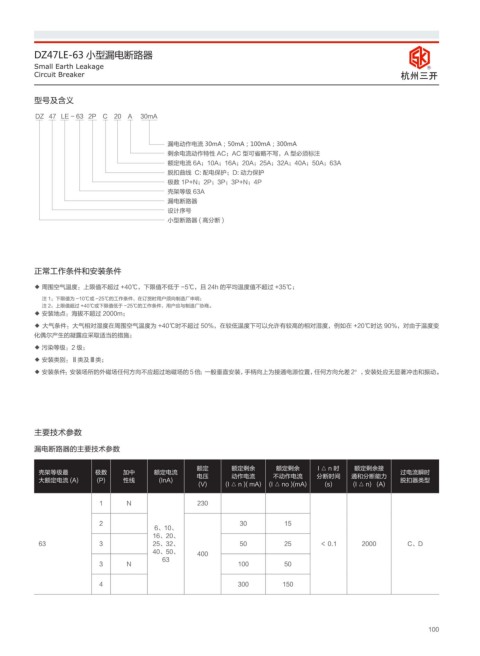

DZ47LE-63 小型漏电断路器
Small Earth Leakage R
Circuit Breaker ݳᇜ೘ष

型号及含义

DZ 47 LE - 63 2P C 20 A 30mA

漏电动作电流 30mA；50mA；100mA；300mA
剩余电流动作特性 AC；AC 型可省略不写，A 型必须标注
额定电流 6A；10A；16A；20A；25A；32A；40A；50A；63A
脱扣曲线 C: 配电保护；D: 动力保护
极数 1P+N；2P；3P；3P+N；4P
壳架等级 63A
漏电断路器
设计序号
小型断路器 ( 高分断 )

正常工作条件和安装条件

◆ 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均温度值不超过 +35℃；
注 1：下限值为 -10℃或 -25℃的工作条件，在订货时用户须向制造厂申明；
注 2：上限值超过 +40℃或下限值低于 -25℃的工作条件，用户应与制造厂协商。
◆ 安装地点：海拔不超过 2000m；
◆ 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以允许有较高的相对湿度，例如在 +20℃时达 90%，对由于温度变
化偶尔产生的凝露应采取适当的措施；
◆ 污染等级：2 级；
◆ 安装类别：Ⅱ类及Ⅲ类；
◆ 安装条件：安装场所的外磁场任何方向不应超过地磁场的 5 倍；一般垂直安装，手柄向上为接通电源位置，任何方向允差 2°，安装处应无显著冲击和振动。

主要技术参数

漏电断路器的主要技术参数

额定 额定剩余 额定剩余 I △ n 时 额定剩余接
壳架等级最 极数 加中 额定电流 电压 动作电流 不动作电流 分断时间 通和分断能力 过电流瞬时
大额定电流 (A) (P) 性线 (InA) 脱扣器类型
(V) (I △ n )( mA) (I △ no )(mA) (s) (I △ n) (A)

1 N 230

2 30 15
6、10、
16、20、
63 3 25、32、 50 25 ＜ 0.1 2000 C、D
40、50、 400
63
3 N 100 50
4 300 150

100
