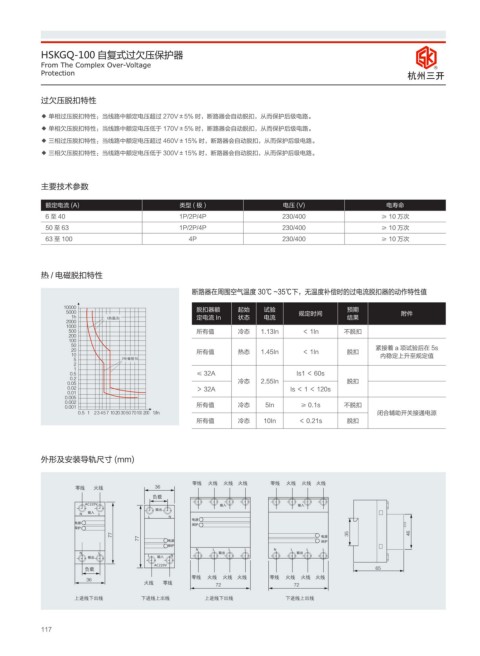

HSKGQ-100 自复式过欠压保护器
From The Complex Over-Voltage R
Protection ݳᇜ೘ष

过欠压脱扣特性

◆ 单相过压脱扣特性：当线路中额定电压超过 270V±5% 时，断路器会自动脱扣，从而保护后级电路。
◆ 单相欠压脱扣特性：当线路中额定电压低于 170V±5% 时，断路器会自动脱扣，从而保护后级电路。
◆ 三相过压脱扣特性：当线路中额定电压超过 460V±15% 时，断路器会自动脱扣，从而保护后级电路。
◆ 三相欠压脱扣特性：当线路中额定电压低于 300V±15% 时，断路器会自动脱扣，从而保护后级电路。

主要技术参数

额定电流 (A) 类型(极) 电压 (V) 电寿命
6至40 1P/2P/4P 230/400 ≥ 10 万次
50 至 63 1P/2P/4P 230/400 ≥ 10 万次
63 至 100 4P 230/400 ≥ 10 万次

热 / 电磁脱扣特性

断路器在周围空气温度 30℃ ~35℃下，无温度补偿时的过电流脱扣器的动作特性值

脱扣器额 起始 试验 规定时间 预期 附件
I 定电流 In 状态 电流 结果

所有值 冷态 1.13In ＜ 1In 不脱扣

所有值 热态 1.45In ＜ 1In 脱扣 紧接着 a 项试验后在 5s
内稳定上升至规定值

≤ 32A Is1 ＜ 60s

冷态 2.55In 脱扣
＞ 32A Is ＜ 1 ＜ 120s

所有值 冷态 5In ≥ 0.1s 不脱扣
*O 闭合辅助开关接通电源
所有值 冷态 10In ＜ 0.21s 脱扣
外形及安装导轨尺寸 (mm)

ᭅጲ ༡ጲ ༡ጲ ༡ጲ ᭅጲ ༡ጲ ༡ጲ ༡ጲ
ᭅጲ ༡ጲ
᠆ᣑ

᠆ᣑ
ᭅጲ ༡ጲ ༡ጲ ༡ጲ ᭅጲ ༡ጲ ༡ጲ ༡ጲ

༡ጲ ᭅጲ

ʼᤈጲʽѢጲ ʽᤈጲʼѢጲ ʼᤈጲʽѢጲ ʽᤈጲʼѢጲ

117
