HSKW1 万能式断路器
Universal Circuit R
Breaker ݳᇜ೘ष

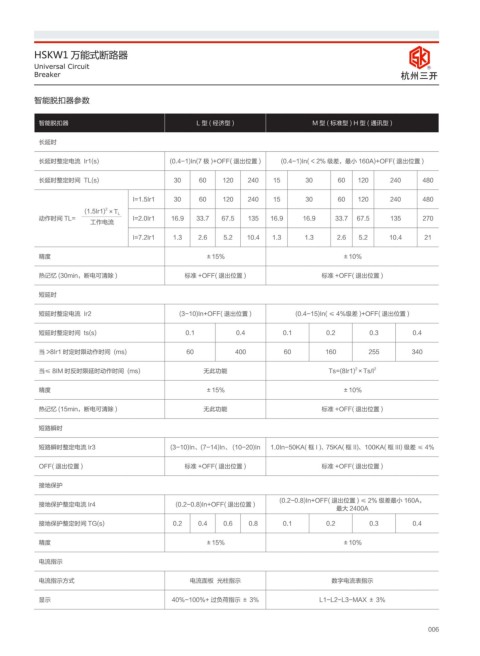

智能脱扣器参数

智能脱扣器 L型(经济型) M型(标准型) H型(通讯型)

长延时

长延时整定电流 Ir1(s) (0.4-1)In(7 极 )+OFF( 退出位置 ) (0.4-1)In( < 2% 级差，最小 160A)+OFF( 退出位置 )

长延时整定时间 TL(s) 30 60 120 240 15 30 60 120 240 480

I=1.5Ir1 30 60 120 240 15 30 60 120 240 480
2
(1.5Ir1) ×T L
动作时间 TL= I=2.0Ir1 16.9 33.7 67.5 135 16.9 16.9 33.7 67.5 135 270
工作电流
I=7.2Ir1 1.3 2.6 5.2 10.4 1.3 1.3 2.6 5.2 10.4 21

精度 ±15％ ±10％

热记忆 (30min，断电可清除 ) 标准 +OFF( 退出位置 ) 标准 +OFF( 退出位置 )

短延时

短延时整定电流 Ir2 (3-10)In+OFF( 退出位置 ) (0.4-15)In( ≤ 4％级差 )+OFF( 退出位置 )

短延时整定时间 ts(s) 0.1 0.4 0.1 0.2 0.3 0.4

当 >8Ir1 时定时限动作时间 (ms) 60 400 60 160 255 340

2
当≤ 8IM 时反时限延时动作时间 (ms) 无此功能 Ts=(8Ir1) ×Ts/I 2
精度 ±15％ ±10％

热记忆 (15min，断电可清除 ) 无此功能 标准 +OFF( 退出位置 )

短路瞬时

短路瞬时整定电流 Ir3 (3-10)In、(7-14)In、 (10-20)In 1.0In-50KA( 框 I )、75KA( 框 II)、 100KA( 框 III) 级差 ≤ 4%

OFF( 退出位置 ) 标准 +OFF( 退出位置 ) 标准 +OFF( 退出位置 )

接地保护
(0.2-0.8)In+OFF( 退出位置 ) ≤ 2% 级差最小 160A，
接地保护整定电流 Ir4 (0.2-0.8)In+OFF( 退出位置 )
最大 2400A
接地保护整定时间 TG(s) 0.2 0.4 0.6 0.8 0.1 0.2 0.3 0.4

精度 ±15％ ±10％

电流指示

电流指示方式 电流面板 光柱指示 数字电流表指示

显示 40%-100%+ 过负荷指示 ± 3% L1-L2-L3-MAX ± 3%

006
