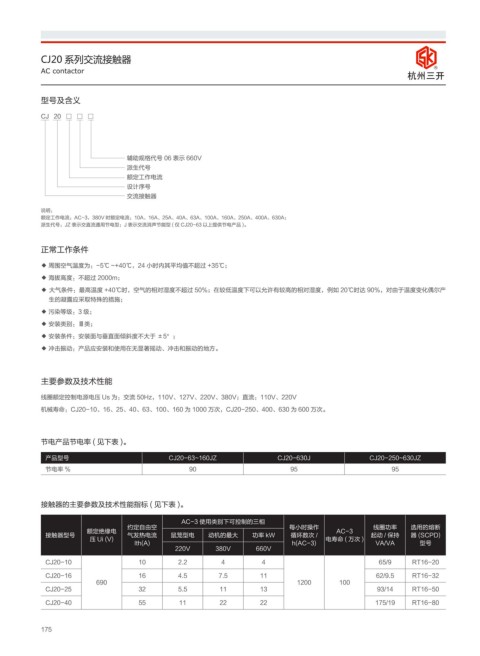

P. 182
CJ20 系列交流接触器
AC contactor R
ݳᇜष
型号及含义
CJ 20 □ □ □
辅助规格代号 06 表示 660V
派生代号
额定工作电流
设计序号
交流接触器
说明：
额定工作电流：AC-3，380V 时额定电流：10A、16A、25A、40A、63A、100A、160A、250A、400A、630A；
派生代号：JZ 表示交直流通用节电型；J 表示交流消声节能型 ( 仅 CJ20-63 以上提供节电产品 )。
正常工作条件
◆ 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔高度：不超过 2000m；
◆ 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%；在较低温度下可以允许有较高的相对湿度，例如 20℃时达 90%，对由于温度变化偶尔产
生的凝露应采取特殊的措施；
◆ 污染等级：3 级；
◆ 安装类别：Ⅲ类；
◆ 安装条件：安装面与垂直面倾斜度不大于 ±5°；
◆ 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
主要参数及技术性能
线圈额定控制电源电压 Us 为：交流 50Hz，110V、127V、220V、380V；直流：110V、220V
机械寿命：CJ20-10、16、25、40、63、100、160 为 1000 万次，CJ20-250、400、630 为 600 万次。
节电产品节电率 ( 见下表 )。
产品型号 CJ20-63~160JZ CJ20-630J CJ20-250~630JZ
节电率 % 90 95 95
接触器的主要参数及技术性能指标 ( 见下表 )。
AC-3 使用类别下可控制的三相
约定自由空 每小时操作 线圈功率 选用的熔断
额定绝缘电 AC-3
接触器型号 气发热电流 鼠笼型电 动机的最大 功率 kW 循环数次 / 起动 / 保持 器 (SCPD)
压 Ui (V) 电寿命 ( 万次 )
Ith(A) h(AC-3) VA/VA 型号
220V 380V 660V
CJ20-10 10 2.2 4 4 65/9 RT16-20
CJ20-16 16 4.5 7.5 11 62/9.5 RT16-32
690 1200 100
CJ20-25 32 5.5 11 13 93/14 RT16-50
CJ20-40 55 11 22 22 175/19 RT16-80
175
