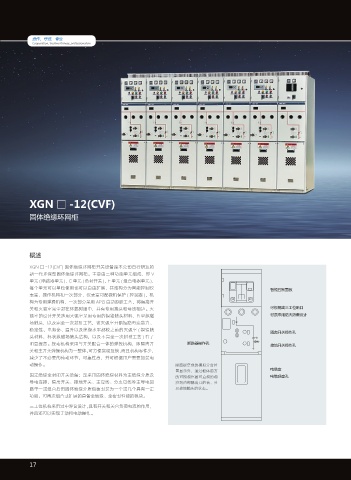

XGN □ -12(CVF)

固体绝缘环网柜

概述

XGN □ -12(CVF) 固体绝缘环网柜开关设备是本公司自行研发的
新一代环保型固体绝缘环网柜。主要由三种功能单元组成，即 V
单元 ( 断路器单元 )，C 单元 ( 负荷开关 )，F 单元 ( 组合电器单元 )，
每个单元可以单独使用也可以自由扩展，其结构分为智能控制仪 ᷠ㡣ᬍজ仈ụ
表室、操作机构和一次部分，仪表室可配微机保护 ( 控制器 )，机
构为专用弹操机构，一次部分采用 APG 自动凝胶工艺，将隔离开
关和灭弧室完全封在环氧树脂中，并有专用接头和母线相边。灭 ୕䄬䷺ㄡկᕋڳᴓ୉
弧室的设计开关选用灭弧室采用专用的铜铬触头材料，R 型纵磁 Ặ䒎䤭Ⲏ䶘⟑䶘⥬䌤䌇
场触头，以及完全一次封排工艺，该灭弧室开断短路电流能力、
稳定性、电寿命、温升以及绝缘水平都较之前的灭弧室 ( 铜铝触
䷺ㄡᙦࣙᰳۂኺ
头材料，杯状纵磁场触头结构，以及不完全一次封排工艺 ) 有了
明显提高。操动机构采用与开关配合一体的弹操机构，即隔离开 ᴓ䕕෎ᰳۂኺ ᬋຖᙦࣙᰳۂኺ
关和主开关弹操机构为一整体，可方便实现互锁，而且机构零件少，
减少了不必要的传动环节，可靠性高，并可根据用户需要加装电
动操作。 除面板集成的模拟分合位
置显示外，通过柜体前方 ⲛ㙬ጊ
固定绝缘全封闭开关设备：是采用固体绝缘材料为主绝缘介质及 的可视观察窗可直观的观 ⲛ㙬䄨ፅኺ
导电连接、隔离开关、接地开关、主母线、分支母线等主导电回 察到内部隔离刀的合、分
路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定 及接地触头的状态。
功能、可再次组合或扩展的具备全绝缘、全密封性能的模块。

三工位机构采用过中弹簧设计，具有开关和关合负荷电流的作用，
并且还可以实现手动和电动操作。
