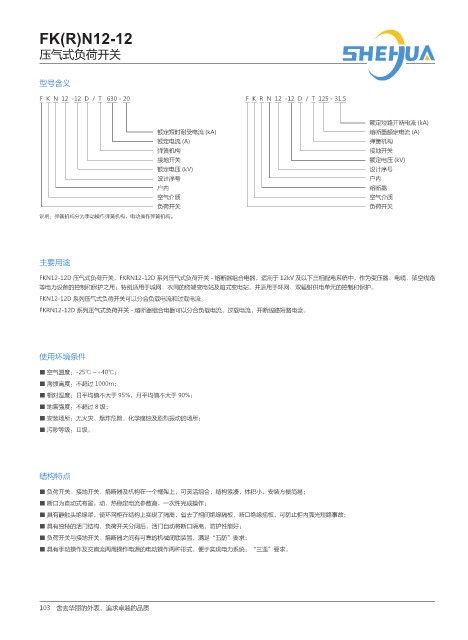

P. 112
FK(R)N12-12
压气式负荷开关
型号含义
F K N 12 -12 D / T 630 - 20 F K R N 12 -12 D / T 125 - 31.5
额定短路开断电流 (kA)
额定短时耐受电流 (kA) 熔断器额定电流 (A)
额定电流 (A) 弹簧机构
弹簧机构 接地开关
接地开关 额定电压 (kV)
额定电压 (kV) 设计序号
设计序号 户内
户内 熔断器
空气介质 空气介质
负荷开关 负荷开关
说明:弹簧机构分为手动操作弹簧机构,电动操作弹簧机构。
主要用途
FKN12-12D 压气式负荷开关,FKRN12-12D 系列压气式负荷开关 - 熔断器组合电器,适用于 12kV 及以下三相配电系统中,作为变压器、电缆、架空线路
等电力设备的控制和保护之用;特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
FKN12-12D 系列压气式负荷开关可以分合负载电流和过载电流。
FKRN12-12D 系列压气式负荷开关 - 熔断器组合电器可以分合负载电流,过载电流,开断线路短路电流。
使用环境条件
■ 空气温度:-25℃ ~+40℃;
■ 海拨高度:不超过 1000m;
■ 相对湿度:日平均值不大于 95%,月平均值不大于 90%;
■ 地震强度:不超过 8 级;
■ 安装场所:无火灾、爆炸危险,化学腐蚀及剧烈振动的场所;
■ 污秽等级:Ⅱ级。
结构特点
■ 负荷开关、接地开关、熔断器及机构在一个框架上,可灵活组合,结构紧凑,体积小,安装方便简易;
■ 断口为直动式布置,动、热稳定电流参数高,一次性完成操作;
■ 具有静触头绝缘罩,使环网柜在结构上实现了隔离,省去了相间绝缘隔板,断口绝缘插板,可防止柜内弧光短路事故;
■ 具有独特的活门结构,负荷开关分闸后,活门自动将断口隔离,防护性能好;
■ 负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置,满足“五防”要求;
■ 具有手动操作及交直流两用操作电源的电动操作两种形式,便于实现电力系统:“三遥”要求。
103 舍去华丽的外表,追求卓越的品质
