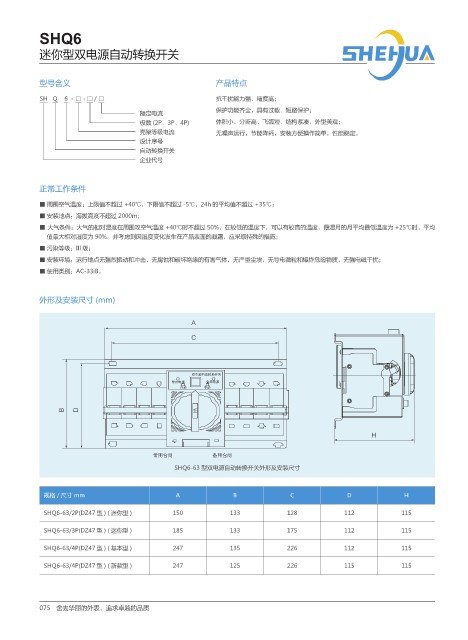

SHQ6

迷你型双电源自动转换开关

型号含义 产品特点

SH Q 6 - □ - □ / □ 抗干扰能力强、精度高；

额定电流 保护功能齐全，具有过载、短路保护；
极数 (2P、3P、4P) 体积小、分断高、飞弧短、结构紧凑、外型美观；
壳架等级电流 无噪声运行，节能降耗，安装方便操作简单，性能稳定。
设计序号
自动转换开关
企业代号

正常工作条件
■ 周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
■ 安装地点：海拔高度不超过 2000m；
■ 大气条件：大气的相对湿度在周围攻空气温度 +40℃时不超过 50%，在较低的温度下，可以有较高的温度，最湿月的月平均最低温度为 +25℃时，平均
值最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
■ 污染等级：IIl 级；
■ 安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
■ 使用类别：AC-33iB。

外形及安装尺寸 (mm)

"
$

ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ ੣Ү

# %

)

࣡ၸՋ᫑ ܫၸՋ᫑
SHQ6-63 型双电源自动转换开关外形及安装尺寸

规格 / 尺寸 mm A B C D H

SHQ6-63/2P(DZ47 型 ) ( 迷你型 ) 150 133 128 112 115

SHQ6-63/3P(DZ47 型 ) ( 迷你型 ) 185 133 175 112 115

SHQ6-63/4P(DZ47 型 ) ( 基本型 ) 247 135 226 112 115
SHQ6-63/4P(DZ47 型 ) ( 新款型 ) 247 125 226 115 115
