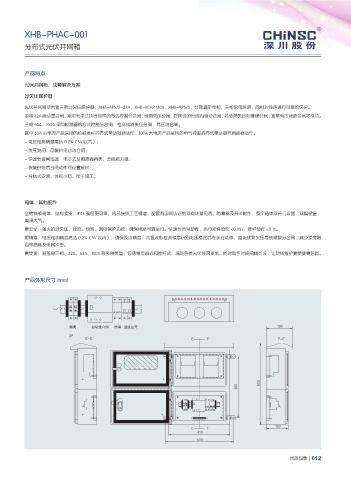

P. 17
XHB-PHAC-001
分布式光伏并网箱
产品特点
光伏并网箱，成套解决方案
过欠压保护器
光伏并网箱可内置三款过欠压保护器，XHB-APS/2-32A、XHB-RCAR S100、XHB-APS/3，分别满足单相、三相配电环境，同时对线路进行可靠的保护。
单相 32A 自动重合闸，采用电子式执行部件的方式控制分合闸，检测失压分闸，在预设的时间内自动合闸，若依然失压则继续分闸，直至有压线路合闸才成功。
三相 63A，100A 采用断路器的方式控制分合闸，检测线路失压分闸，有压则合闸。
其中 63A 小电流产品采用的机械推杆的方式带动微断动作，100A 大电流产品采用的电气控制的方式带动塑壳断路器动作。
- 电压检测精度高达 0.2%（5V 以内）；
- 失压跳闸、回复供电自动合闸；
- 快速分合闸迅速，电子式及断路器两类，分段能力强；
- 恢复供电后合闸动作可设置延时；
- 导轨式安装，体积小巧、便于施工。
箱体、其他配件
全镀锌板箱体、结构紧凑、IP45 强度更可靠，内部接线工艺精湛，配置有国网认证的双向计量电表、防雷器及开关附件，整个箱体双开门设置，观察视窗，
美观大气。
更安全：强大的过欠压、过流、短路、漏电保护功能，确保线路可靠运行。快速分合闸动作，执行部件动作 <0.05s，推杆动作 <0.1s。
更精准：电压检测精度高达 0.2%（5V 以内），确保反应精度，内置波形检测程序识别电压稳定后在执行动作，避免频繁欠压导致频繁分合闸，减少逆变器
启停损耗及电网冲击。
更便捷：涵盖单三相、32A、63A、100A 等多种类型，包括继电器式和推杆式，满足各类光伏并网要求。同时动作时间间隔可设，让现场维护更便捷更智能。
产品外形尺寸 (mm)
隔 隔
离 离
隔离 自动重合闸 防雷 进线空开 190
2P
E-E E F F-F
600
450
隔 隔
离 离
160
E F
450
500
民族品牌 012
