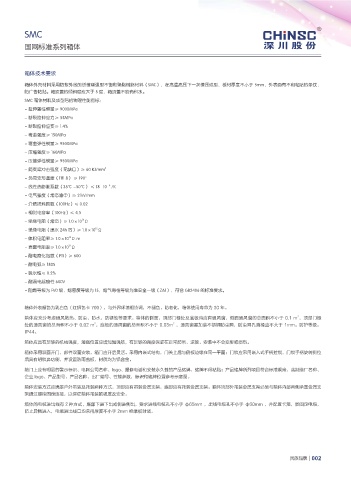

SMC

国网标准系列箱体

箱体技术要求

箱体外壳材料采用防紫外线的纤维增强型不饱和聚酯树脂材料（SMC），在高温高压下一次模压成型，板材厚度不小于 5mm，外表面有不利粘贴的条纹，
防广告粘贴。箱顶盖的倾斜度应大于 5 度，箱顶盖不能有积水。
SMC 箱体材料及成型后的物理性能指标：
- 拉伸强性模量≥ 9000MPa
- 断裂拉伸应力≥ 55MPa
- 断裂拉伸应变≥ 1.4%
- 弯曲强度≥ 150MPa
- 弯曲弹性模量≥ 9500MPa
- 压缩强度≥ 160MPa
- 压缩弹性模量≥ 9500MPa
- 简支梁冲击强度（无缺口）≥ 60 KJ/mm 2
- 负荷变形温度（Tff1.8） ≥ 190°
- 6
- 线性热膨胀系数（35℃ -50℃） ≤ 18 10 /K
- 电气强度（常态油中）≥ 21kV/mm
- 介质损耗因数（100Hz）≤ 0.02
- 相对电容率（100Hz）≤ 4.5
13
- 绝缘电阻（常态）≥ 1.0×10 Ω
12
- 绝缘电阻（浸水 24h 后）≥ 1.0×10 Ω
12
- 体积电阻率≥ 1.0×10 Ω.m
12
- 表面电阻率≥ 1.0×10 Ω
- 耐电痕化指数（PTI）≥ 600
- 耐电弧≥ 180S
- 吸水性≤ 0.2%
- 耐漏电起痕性 600V
- 阻燃等级为 FV0 级，烟密度等级为 15，烟气毒性等级为准安全一级（ZA1），符合 GB2406 的标准要求。

箱体外表颜色为乳白色（红狮色卡 700），与外界环境相协调，不褪色，防老化，箱体使用寿命为 30 年。
箱体应充分考虑通风散热、防尘、防水、防锈蚀等要求。箱体的侧面、顶部门橼处及底板均应有通风窗，侧面通风窗的总面积不小于 0.1 m ，顶部门橼
2
2
处的通风窗的总面积不小于 0.02 m ，底板的通风窗的总面积不小于 0.03m ，通风窗需加装不锈钢防尘网，防尘网孔直径应不大于 1mm。防护等级：
2
IP44。
箱体应具有足够的机械强度，薄弱位置应增加加强筋，有足够的强度保证在正常起吊、运输、安装中不会变形或损伤。
箱体采用双面开门，部件双面安装，箱门应开启灵活。采用内嵌式结构，门关上后与侧板边缘在同一平面；门锁应采用嵌入式手柄拉锁，门锁手柄旋转到位
后具有明锁鼻功能，并设置防雨盖板，材质均为铝合金。
箱门上应有明显的警示标识、电网公司名称、logo、报修电话和安装永久性的产品铭牌，铭牌不得粘贴；产品铭牌所列项目符合标准规定，含制造厂名称、
企业 logo、产品型号、产品名称、出厂编号、性能参数，标识和铭牌位置参考示意图。

箱体安装方式应满足户外吊装及托装两种方式，顶部应有吊装金属支架，底部应有托装金属支架。箱体顶部外吊装金属支架必须与箱体内部两侧承重金属支
架通过螺栓固定连接，以保证箱体吊装的强度及安全。
箱体的电缆进出线有 2 种方式，底部下进下出或侧进侧出，要求进线电缆孔不小于 ф65mm ，出线电缆孔不小于 ф60mm ，并配置卡箍，能固定电缆，
防止异物进入，电缆进出线口均采用厚度不小于 2mm 绝缘板封堵。
