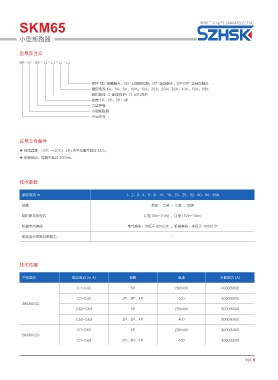

SKM65 深圳三开电气 sankai electric

小型断路器

型号及含义
SK M 65 - □ - □ - □ - □

附件 SD: 报警触头；MX: 分励脱扣器；OF: 辅助触头；OF+OF: 双辅助触头
额定电流 1A；3A；6A；10A；16A；20A；25A；32A；40A；50A；63A
脱扣曲线 C: 配电保护；D: 动力保护
极数 1P；2P；3P；4P
壳架等级
小型断路器
企业代号

正常工作条件
◆ 环境温度：-5℃ ~+40℃；24h 内平均值不超过 35℃；
◆ 安装地点：海拔不超过 2000m。

技术参数

额定电流 In 1、2、3、4、5、6、10、16、20、25、32、40、50、63A

极数 单极 、二极 、三极 、四极

瞬时脱扣的型式 C 型 (5In~10In) 、D 型 (10In~16In)

机械电气寿命 电气寿命：不低于 6000 次 ；机械寿命：不低于 10000 次

额定运行短路分断能力 -

技术性能

产品类型 额定电流 (In A) 极数 电压 分断能力 (A)

C1~C40 1P 230/400 4000/6000
C1~C40 2P、3P、4P 400 4000/6000
SKM65(C)
C50~C63 1P 230/400 3000/6000

C50~C63 2P、3P、4P 400 3000/6000

D1~D63 1P 230/400 3000/6000
SKM65(D)
D1~D63 2P、3P、4P 400 3000/6000

068
