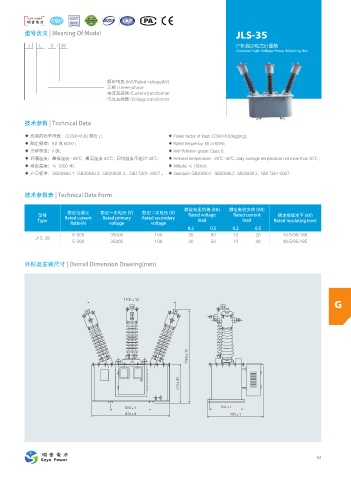

Page 59 - 浙江硕业电力科技有限公司

型号含义 | Meaning Of Model JLS-35

J L S - 35 户外高压电力计量箱
Outdoor High Voltage Power Metering Box

额定电压 (kV)/Rated voltage(kV)
三相 /Three-phase
电流互感器 /Current transformer
电压互感器 /Voltage transformer

技术参数 | Technical Data

◆ 负荷的功率因数：COSΦ=0.8( 滞后 )； ◆ Power factor of load: COSΦ=0.8(lagging);
◆ 额定频率：50 或 60Hz； ◆ Rated frequency: 50 or 60Hz;
◆ 污秽等级：II 级； ◆ Anti-Pollution grade: Class II;
◆ 环境温度：最低温度 -25℃ , 最高温度 40℃ , 日均温度不超过 30℃； ◆ Ambient temperature: -25℃ -40℃ ,daily average temperature not more than 30℃ ;
◆ 海拔高度：≤ 1000 米； ◆ Altitude: ≤ 1000m;
◆ 产品标准：GB20840.1 GB20840.2 GB20840.3、GB17201-2007。 ◆ Standard: GB20840.1 GB20840.2 GB20840.3、GB17201-2007.

技术参数表 | Technical Data Form

额定电压负荷 (VA) 额定电流负荷 (VA)
额定电流比 额定一次电压 (V) 额定二次电压 (V)
型号 Rated current Rated primary Rated secondary Rated voltage Rated current 额定绝缘水平 (kV)
Type load load Rated insulating level
Ratio(A) voltage voltage
0.2 0.5 0.2 0.5
5-300 35000 100 30 50 10 20 40.5/95/185
JLS-35
5-300 35000 100 30 50 10 20 40.5/95/185

外形及安装尺寸 | Overall Dimension Drawing(mm)

d
G

d

d

d d
d d

54
