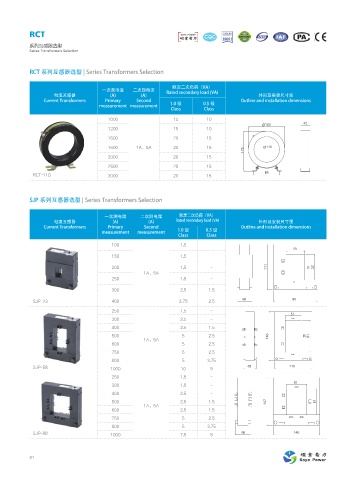

Page 86 - 浙江硕业电力科技有限公司

RCT

系列互感器选型
Series Transformers Selection

RCT 系列互感器选型 | Series Transformers Selection

额定二次负荷（VA）
一次测电流 二次测电流 Rated secondary load (VA)
电流互感器 (A) (A) 外形及安装尺寸图
Current Transformers Primary Second Outline and installation dimensions
measurement measurement 1.0 级 0.5 级
Class Class
1000 15 10
Ø160 42
1200 15 10
1500 20 15
1600 1A、5A 20 15 Ø110
175
2000 20 15
2500 20 15
85
RCT-110 3000 20 15

SJP 系列互感器选型 | Series Transformers Selection

一次测电流 二次测电流 额定二次负荷（VA）
电流互感器 (A) (A) Rated secondary load (VA) 外形及安装尺寸图
Current Transformers Primary Second Outline and installation dimensions
measurement measurement 1.0 级 0.5 级
Class Class
100 1.5 -
20
150 1.5 -

200 1.5 - 111 32
1A、5A
250 1.5 -

300 2.5 1.5
SJP-23 400 3.75 2.5 48 90
250 1.5 -
51
300 2.5 -
400 2.5 1.5
500 5 2.5 146 81
1A、5A
600 5 2.5
750 5 2.5
800 5 3.75
SJP-58 1000 10 5 48 116
250 1.5 -
81
300 1.5 -
400 2.5 -
500 2.5 1.5 147 81
1A、5A
600 2.5 1.5
750 5 2.5
800 5 3.75
SJP-88 1000 7.5 5 48 146

81
