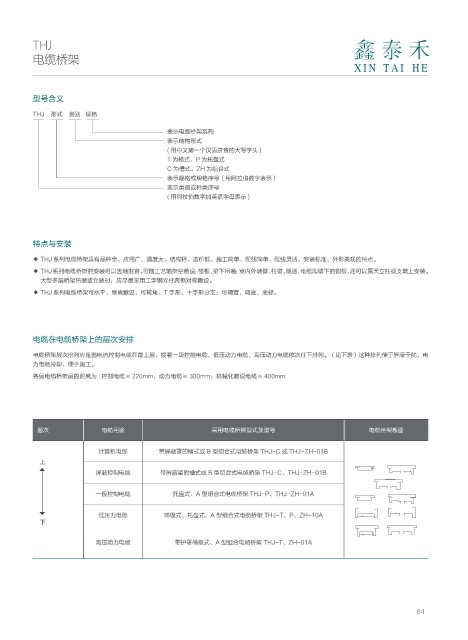

THJ 鑫泰禾
电缆桥架
XIN TA I HE

型号含义

THJ 形式 类别 规格

表示电缆桥架系列
表示结构形式
( 用中文第一个汉语拼音的大写字头 )
T 为梯式、P 为托盘式
C 为槽式、ZH 为组合式
表示规格或规格序号（用阿拉伯数字表示）
表示类别或种类序号
( 用阿拉伯数字加英语字母表示 )

特点与安装
◆ THJ 系列电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线简单、配线灵活、安装标准、外形美观的特点。
◆ THJ系列电缆桥架的安装可以因地制宜。可随工艺输架空敷设：楼板、梁下吊装；室内外墙壁、柱壁、隧道、电缆沟壁下的侧板、还可以露天立柱或支墩上安装。
大型多层桥架吊装或立装时，应尽量采用工字钢立柱两侧对称敷设。
◆ THJ 系列电缆桥架可水平、垂直敷设、可转角、T 字形、十字形分支；可调宽、调高、变径。

电缆在电缆桥架上的层次安排

电缆桥架层次排列应是弱电流控制电缆在最上层，接着一段控制电缆、低压动力电缆、高压动力电缆依次往下排列。（见下表）这种排列便于屏蔽干扰、电
力电缆冷却、便于施工。
各层电缆桥架层的距离为 : 控制电缆≥ 220mm；动力电缆≥ 300mm；机械化敷设电缆≥ 400mm

层次 电缆用途 采用电缆桥架型式及型号 电缆桥架断面

计算机电缆 带屏蔽罩的槽式或 B 型组合式电缆桥架 THJ-C 或 THJ-ZH-01B
上
屏蔽控制电缆 带屏蔽罩的槽式或 B 型组合式电缆桥架 THJ-C、THJ-ZH-01B

一般控制电缆 托盘式、A 型组合式电缆桥架 THJ-P、THJ-ZH-01A

低压力电缆 梯级式、托盘式、A 型组合式电缆桥架 THJ-T、P、ZH-10A
下

高压动力电缆 带护罩梯级式、A 型组合电缆桥架 THJ-T、ZH-01A

84
