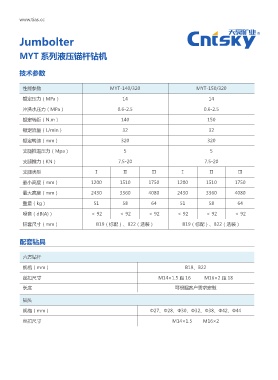

Jumbolter

MYT 系列液压锚杆钻机

技术参数

性能参数 MYT-140/320 MYT-150/320

额定压力（MPa） 14 14

冲洗水压力（MPa） 0.6-2.5 0.6-2.5

额定转距（N.m） 140 150
额定流量（L/min） 32 32

额定转速（mm） 320 320

支腿推进压力（Mpa） 5 5

支腿推力（KN） 7.5-20 7.5-20

支腿类型 Ⅰ Ⅱ Ⅲ Ⅰ Ⅱ Ⅲ

最小高度（mm） 1200 1510 1750 1200 1510 1750

最大高度（mm） 2430 3360 4080 2430 3360 4080
重量（kg） 51 58 64 51 58 64

噪音（dB(A)） ＜ 92 ＜ 92 ＜ 92 ＜ 92 ＜ 92 ＜ 92

钎套尺寸（mm） B19（标配）、B22（选装） B19（标配）、B22（选装）

配套钻具

六方钻杆

规格（mm） B19、B22
丝扣尺寸 M14×1.5 距 16 M16×2 距 18

长度 可根据客户需求定做

钻头

规格（mm） Ф27、Ф28、Ф30、Ф32、Ф38、Ф42、Ф44

丝扣尺寸 M14×1.5 M16×2
