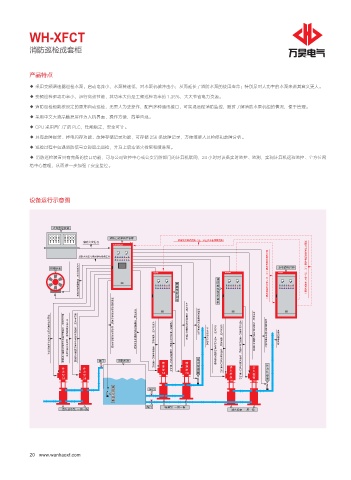

Page 22 - 浙江万昊电气科技有限公司

WH-XFCT

消防巡检成套柜 万昊电气

产品特点

◆ 采用变频调速器巡检水泵，启动电流小，水泵转速低，对水泵机械冲击小；从而延长了消防水泵的使用寿命；特别是对大功率的水泵来说其意义更大。
◆ 变频巡检驱动功率小，运行高效节能，其功率大约是工频巡检功率的 1.35%，大大节省电力资源。
◆ 消防巡检柜能按设定的周期自动巡检，无需人为去操作，配有多种通讯接口，可实现远程消防监控，随时了解消防水泵机组的情况，便于管理。
◆ 采用中文大液晶触摸屏作为人机界面，操作方便，简单直观。

◆ CPU 采用西门子的 PLC，性能稳定，安全可靠。
◆ 具有故障报警、掉电闪存功能、故障存储记录功能，可存储 256 条故障记录，方便维修人员检修和故障分析。
◆ 巡检过程中如遇消防信号立即退出巡检，并马上启动消火栓泵和喷淋泵。
◆ 消防巡检装置具有完备的接口功能，可与公司监控中心或公安消防部门的计算机联网，24 小时对设备实时监控、监测，实现计算机远程监控、全方位网
络中心管理，从而进一步加强了安全监控。

设备运行示意图

火灾监控系统
消防自动巡检控制柜
喷淋泵控制柜线路（注：分主供与备用两线路） 消防自动巡检控制柜线路︵注：分主供与备用两线路︶
消防火灾信号
WH-XFCT消防巡检成套柜
消火栓泵控制柜线路︵注：分主供与备用两线路︶
消防火灾信号来时进行排烟工作
无火灾信号时，对排烟机进行巡检
排烟风机 双电源电控柜
喷淋泵控制柜 消防栓泵控制柜 双电源电控柜
消
喷 防
淋 栓
泵 泵
控 泵
时刻监控消防水池液位高低，使消防水池保持高水位 制 控
柜 制
无火灾时， 柜
无火灾时， 时刻监控喷淋出水管道压力
无火灾时，
消防水池低液位时开启 液位正常时， 液位正常时， 2# 喷淋泵进行低频无压巡检
当 时刻监控消火栓出水管道压力
火灾发生时，断开巡检， 1# 喷淋泵工频运行发生故障， 1# 消火栓泵进行工频运行发生故障，
1# 喷淋泵进行低频压无压巡检
1# 补水泵故障时， 2# 消火栓泵进行低频无压巡检
无火灾时， 火灾发生时，断开巡检，
至室内消火栓设备
2# 消防水池补水泵进行低频无压巡检
1# 消防水池补水泵进行低频无压巡检
至室内喷淋设备
1# 补水泵进行补水 2# 补水泵进行补水 1# 消火栓泵进行低频无压巡检
1# 喷林泵进行工频运行
1# 消火栓泵进行工频运行
2# 喷淋泵进行工频运行
阀门 消防水池 压 2# 消火栓泵进行工频运行
喷 喷 力
淋 淋 传 压
补 补 泵 泵 感 消 消 力
水 水 1# 2# 器 火 火 传
泵 泵 栓 栓 感
1# 2# 泵 泵 器
1# 2#
液
位 阀门
传
感
器
阀门 喷淋泵 一用一备
消火补水泵 一用一备 消火栓泵 一用一备
