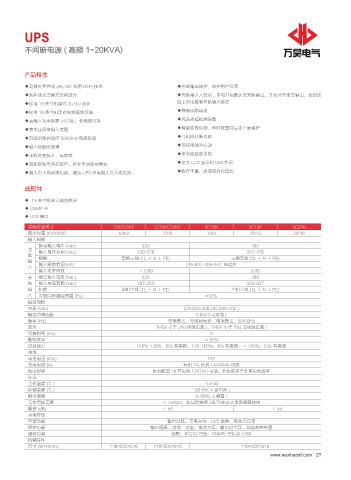

Page 29 - 浙江万昊电气科技有限公司

UPS

不间断电源 ( 高频 1-20KVA) 万昊电气

产品特性

◆高微处理控制 (6K,10K 采用 DSP) 技术 ◆旁路输出保护，保护用户负载
◆纯在线双变换式架构设计 ◆旁路输入人性化，市电开机默认无旁路输出，开机才有逆变输出，也同改
◆标准 19 英寸机架式 2U/3U 设计 回上市电既有旁路输入模式
◆标准 19 英寸机架式电池模块可选 ◆智能风扇调速
◆高输入功率因素 (>0.98)，低电网污染 ◆风扇故障检测报警
◆宽电压频率输入范围 ◆智能实时侦测，即时报警并启动全面保护
◆自动识别并适应 50/60Hz 电源系统 ◆开机自诊断功能
◆输入标配防浪涌 ◆支持电池冷启动
◆半桥逆变技术，高效率 ◆来电自启动功能
◆智能定期电池充放电，延长电池使用寿命 ◆宽大 LCD 显示和 LED 指示
◆输入零火线侦测功能，避免 UPS 市电输入零火线接反 ◆配件丰富，多选择后台监控

选配件
◆ 19 英寸机架式电池模块
◆ SNMP 卡
◆ USB 接口
高频在线塔式 C6K/C6KS C10K/C10KS 3C10K 3C15K 3C20K
额定容量 (KVA/KW) 6/4.8 10/8 10/8 15/12 20/16
输入规格
额定输入电压 (Vac) 220 380
主 输入电压范围 (Vac) 120-275 207-475
路 相数 单相三线 (1L ﹢ N ﹢ PE) 三相五线 (3L ﹢ N ﹢ PE)
输
入 输入频率范围 (Hz) (46-54）/(56-64）自适应
输入功率因数 ＞ 0.99 0.95
旁 额定输入电压 (Vac) 220 380
路 输入电压范围 (Vac) 187-253 302-437
输 相数 单相三线 (1L ﹢ N ﹢ PE) 三相五线 (3L ﹢ N ﹢ PE)
入 旁路同步跟踪范围 (Hz) ±10％
输出规格
电压 (Vac) 220(200,208,230,240 可设 )
输出功率因数 0.8(0.9 可定制 )
频率 (Hz) 市电模式：与电网同步；电池模式：50/60Hz
波形 THDV 小于 2%( 线性负载 )；THDV 小于 5%( 非线性负载 )
切换时间 (ms) 0
整机效率 ≥ 93%
过载能力 105%-125%：60s 转旁路；125-150%：30s 转旁路；＞ 150%：0.5s 转旁路
电池
电池电压 (Vac) 192
充电电流 (A) 标机 2A; 长机 1A/2A/4A 可设
备电时间 标机配置 16 节电池 12V7AH 电池，长机取决于外接电池容量
环境
工作温度 (℃ ) -10-40
存储温度 (℃ ) -25-55( 不含电池 )
相对湿度 0-95%( 无凝霜 )
工作海拔高度 ＜ 1500m，超过时按照 GB/T3859.2 规定降额使用
噪音 (dB) ＜ 50 ＜ 55
其他特性
告警功能 输出过载、市电异常、UPS 故障、电池欠压等
保护功能 输出短路、过载、过温、电池欠压、输出过欠压、风扇故障告警
通信功能 标配：RS232 可选：SNMP/ 干接点 /USB
机械特性
尺寸 (W×Hmm) 248×500×616 248×500×616 248×500×616
