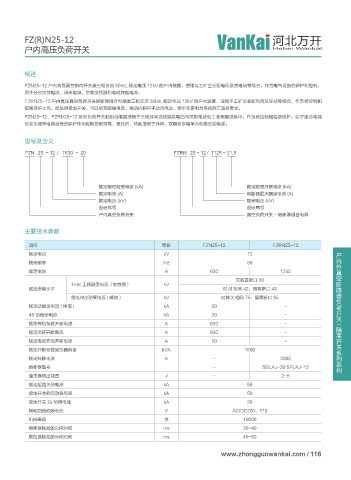

FZ(R)N25-12 河北万开
户内高压负荷开关 Hebei Wankai
概述
FZN25-12 户内高压真空负荷开关是三相交流 50Hz, 额定电压 12kV 的户内装置，使用与工矿企业配电所及变电站等场合，作为电气设施的保护和控制，
用于分合负荷电流、闭环电流，空载变压器和电缆充电电流。
FZRN25-12 户内高压真空负荷开关熔断器组合电器是三相交流 50Hz, 额定电压 12kV 的户内装置，适用于工矿企业配电所及变站等场合，作负荷控制和
短路保护之用。配装的接地开关，可以承受短路电流。操动机构可手动合电动，便于实现电力系统的三遥控要求。
FZN25-12、FZRN25-12 系列负荷开关和组合电器适用于三相环网或终端供电的市区配电站和工业用电设备中，作负荷控制和短路保护。由于组合电器
对变压器等电器设备的保护作用比断路更可靠、更经济、特别适用于环网，双辐射供电单元和箱式变电站。
型号及含义
FZN 25 - 12 / T630 - 20 FZRN 25 - 12 / T125 - 31.5
额定短时耐受电流 (kA) 额定短路开断电流 (kA)
额定电流 (A) 熔断器最大额定电流 (A)
额定电压 (kV) 额定电压 (kV)
设计序号 设计序号
户内真空负荷开关 真空负荷开关 - 熔断器组合电器
主要技术参数
项目 单位 FZN25-12 FZRN25-12
户内外真空断路器负荷开关
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630 1250
灭弧室断口 30
1min 工频耐受电压（有效值） kV
额定绝缘水平 对 M 相间 42；隔离断口 48
雷电冲击耐受电压 ( 峰值 ) kV 对地 X 相间 75；隔离断口 85
额定动稳定电流 ( 峰值 ) kA 50 -
4S 热稳定电流 kA 20 -
额定有功负载开断电流 A 630 - /
隔离开关系列系列
额定闭环开断电流 A 630 -
额定电缆充电开断电流 A 10 -
额定开断空载变压器容量 kVA 1600
额定转移电流 A - 2000
熔断器型号 - SDLAJ-20 SFLAJ-12
撞击器输出能量 J - 2-5
额定短路关合电流 kA 50
接地开关额定动稳电流 kA 50
接地开关 2s 热稳电流 kA 20
辅助回路额定电压 V AC/DC220、110
机械寿命 次 10000
熔断器触发的分闸时间 ms 30~40
脱扣器触发的分闸时间 ms 40~50
