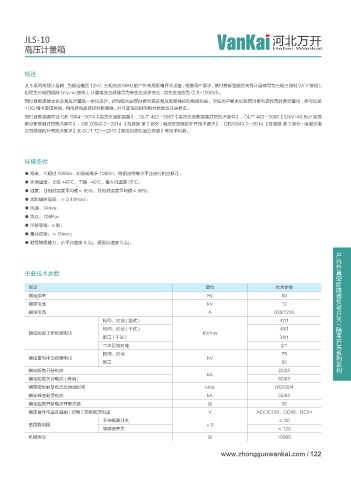

JLS-10 河北万开
高压计量箱 Hebei Wankai
概述
JLS 系列高压计量箱 , 为额定电压 12kV、三相交流 50Hz 的户外高压配电开关设备。根据用户要求 , 预付费断路器的高压计量箱可为三相三线制 (V/ V 接线 ),
也可为三相四线制 (Y/y.no 接线 ), 计量电流互感器可为单变比或多变比 , 其变比范围为 (2.5~1200)/5。
预付费断路器本体及高压计量箱一体化设计 , 控制箱内由预付费电表及高压断路器控制电路组成。可按用户要求加装预付费电表作预付费计量用 , 亦可加装
YDG 用电管理终端 , 利用后台直接控制断路器 , 并可查询实时的电力参数及开关状态。
预付费断路器符合 GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV~40.5kV 高压
真空断路器订货技术条件》、GB 20840.2—2014 《互感器 第 2 部分 : 电流互感器的补充技术要求》、GB20840.3—2014 《互感器 第 3 部分 : 电磁式电
压互感器的补充技术要求》及 DL/T 721—2013《配电自动化远方终端》等技术标准。
环境条件
● 海拔：不超过 1000m，如海拔高于 1000m，则额定绝缘水平应进行相应修正；
● 环境温度：上限 +45℃，下限 -40℃，最大日温差 25℃；
● 湿度：日相对湿度平均值≤ 95%，月相对湿度平均值≤ 90%；
2
● 太阳辐射强度：≥ 0.1W/cm ；
● 风速：34m/s；
● 风压：700Pa；
● 污秽等级：e 级；
● 覆冰厚度：≤ 10mm；
● 耐受地震能力：水平加速度 0.3g，垂直加速度 0.2g。
户内外真空断路器负荷开关
主要技术参数
项目 单位 技术参数
额定频率 Hz 50
额定电压 kV 12
额定电流 A 630/1250
相间、对地 ( 湿试 ) 42/1
隔离开关系列系列 /
相间、对地 ( 干试 ) 48/1
额定短时工作耐受电压 kV/min
断口(干试) 34/1
二次回路对地 2/1
相间、对地 75
额定雷电冲击耐受电压 kV
断口 85
额定短路开断电流 20/25
kA
额定短路关合电流 ( 峰值 ) 50/63
额定短时耐受电流及持续时间 kA/s (20/25)/4
额定峰值耐受电流 kA 50/63
额定短路开断电流开断次数 次 30
额定操作电压及辅助 ( 控制 ) 回路额定电压 V AC/DC220、DC48、DC24
不带隔离开关 ≤ 80
主回路电阻 μΩ
带隔离开关 ≤ 120
机械寿命 次 10000
