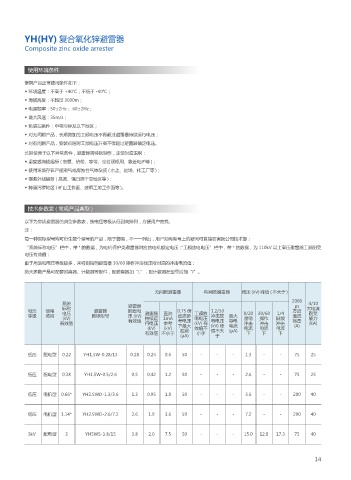

YH(HY) 复合氧化锌避雷器

Composite zinc oxide arrester

使用环境条件

常规产品正常使用条件如下：
◆ 环境温度：不高于 +40℃，不低于 -40℃；
◆ 海拔高度：不超过 3000m；
◆ 电源频率：50±2Hz； 60±2Hz；
◆ 最大风速：35m/s；
◆ 免清扫条件：中等污秽及以下地区；
◆ 对无间隙产品，长期施加的工频电压不得超过避雷器持续运行电压；
◆ 对有间隙产品，安装点短时工频电压升高不得超过避雷器额定电压。
长期使用于以下异常条件，避雷器需特别制作，定货时应说明：
◆ 温度或海拔超标 ( 高原、热带、寒带、全封闭柜用、靠近电炉等 )；
◆ 使用环境存在严重潮气或腐蚀性气体杂质 ( 水上、盐场、化工厂等 )；
◆ 强紫外线辐射 ( 高原、强日照干旱地区等 )；
◆ 特重污秽地区 ( 矿山工作面、建筑工地工作面等 )。

技术参数表 ( 常规产品典型 )

以下为常规避雷器的典型参数表，按电压等级从低到高排列，方便用户查找。
注：
每一种国标型号均可衍生数个型号的产品，限于篇幅，不一一列出，用户如有型号上的疑问可直接咨询我公司技术部；
“系统标称电压”栏中，带 * 的数据，为电机保护类避雷器对应的电机额定电压；“工频放电电压”栏中，带 * 的数据，为 110kV 以上高压避雷器工频耐受
电压有效值；
由于用途和电压等级较多，未特别指明避雷器 30/60 操作冲击残压所对应的冲击电流值；
绝大多数产品可配套脱离器、计数器等配件，配脱离器加“L”，配计数器在型号后加“J”。

无间隙避雷器 有间隙避雷器 残压 (kV) 峰值 ( 不大于 )
2000
系统 避雷器 μs 4/10
电压 使用 标称 避雷器 额定电 0.75 倍 1.2/50 8/20 30/60 1/4 方波 大电流
耐受
直流
等级 场所 电压 国标型号 压 (kV) 避雷器 1mA 直流参 工频放 冲击放 最大 雷电 操作 陡坡 通流 能力
持续运
电电压
(kV)
电电压
有效值 有效值 行电压 参考 考电压 (kV) 有 (kV) 峰 导电 冲击 冲击 冲击 容量 (kA)
下最大
电流
(A)
(kV) (kV) 泄漏 效值不 值不大 (μA) 电流 电流 电流
有效值 不小于 小于 下 下 下
(μA) 于
低压 配电型 0.22 YH1.5W-0.28/13 0.28 0.24 0.6 50 - - - 1.3 - - 75 25
低压 配电型 0.38 YH1.5W-0.5/2.6 0.5 0.42 1.2 50 - - - 2.6 - - 75 25
低压 电机型 0.66* YH2.5WD-1.3/3.6 1.3 0.95 1.8 50 - - - 3.6 - - 200 40

低压 电机型 1.14* YH2.5WD-2.6/7.2 2.6 1.9 3.6 50 - - - 7.2 - - 200 40

3kV 配电型 3 YH5WS-3.8/15 3.8 2.0 7.5 50 - - - 15.0 12.8 17.3 75 40

14
