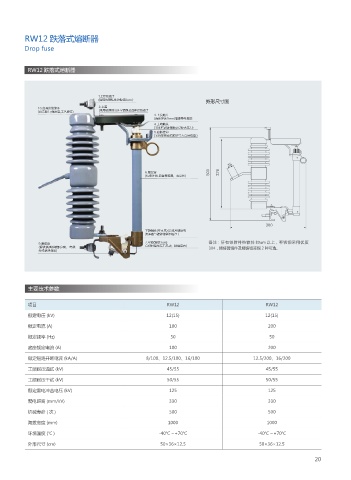

RW12 跌落式熔断器

Drop fuse

RW12 跌落式熔断器

̷ᣒ㏬〜ၽ
䩭䩎⮱䨉䨥У☚䩭䩎 VN喎 外形尺寸图
倅ᑧᏓ㐊㑅ၽ ̷Ⰳ
㜗∮㘪߈ ᑧᏓ倅 ጒ㞧ᲮҠ 䛴⩕х䉕⮱ ̺䨵䧏ࣷ䔋Ҁᣒ㏬〜ၽ
̷ᣒ㼓❴
䔋ҀࣇᏓ NN ෋ᑧᄩ⩢ᕔ㘪
̷ߕ㼓๡
̺䨵䧏ᑦㅔឬऄ䒰๔ࢸ߈
ड़᫚ᠯ䧖
ࣶ䧖㘪ᰶ᩵ᄳ⛁ノᄩڒव䬥Ѻ㒛喎

⛁͊ノ
ោ㉘ใ㏬ ڤิᰶ॥⒛喑ᄬপ䪬

1%

̸䲆㼓๡ ̺ज㻮 ܳ≮❴䩭䨣⩢
≮䕇䌜̻䩭䨫䒡䨭̺Ⱕ䔋喎
䌠㙞க 㕠䒡 䩭䨣 VN 备注：所有铁附件热镀锌 80um 以上，不锈钢采用优质
᣽ӈᔘ䕌⮱〜䘕ܳ⻨喑 ⩢㐳 व䬥ᬣ䖬ٺጓठ᭰ߕ喑㇫⶛Ꮣ倅 304，精铸黄铜件及精铸铝青铜 2 种可选。
㐋㏬ᔘ䕌ᑦܧ

主要技术参数

项目 RW12 RW12
额定电压 (kV) 12(15) 12(15)
额定电流 (A) 100 200

额定频率 (Hz) 50 50
底座额定电流 (A) 100 200
额定短路开断电流 (kA/A) 8/100、12.5/100、16/100 12.5/200、16/200

工频耐压温试 (kV) 45/55 45/55
工频耐压干试 (kV) 50/55 50/55
额定雷电冲击电压 (kV) 125 125

爬电距离 (mm/kV) 330 330
机械寿命 ( 次 ) 500 500
海拔高度 (mm) 1000 1000
环境温度 (℃ ) -40℃ ~+70℃ -40℃ ~+70℃

外形尺寸 (cm) 50×36×12.5 50×36×12.5
