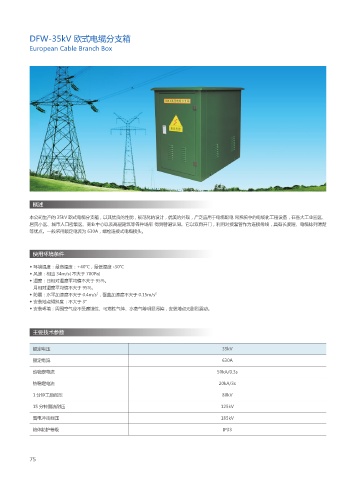

DFW-35kV 欧式电缆分支箱

European Cable Branch Box

概述

本公司生产的 35kV 欧式电缆分支箱，以其优良的性能，规范化的设计，优美的外观，广泛应用于电缆配电 网系统中的电缆化工程设备，在各大工业园区、
居民小区、城市人口密集区、商业中心以及高层建筑等各种场所 得到普遍认同。它以双向开门，利用对接套管作为连接母线，具有长度短、电缆排列清楚
等优点。一般采用额定电流为 630A，螺栓连接式电缆接头。

使用环境条件

◆ 环境温度：最高温度：+40℃，最低温度 -30℃
◆ 风速：相当 34m/s( 不大于 700Pa)
◆ 湿度：日相对湿度平均值不大于 95%。
月相对湿度平均值不大于 95%。
2
◆ 防震：水平加速度不大于 0.4m/s ，垂直加速度不大于 0.15m/s 2
◆ 安装地点倾斜度：不大于 3°
◆ 安装环境：周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动。

主要技术参数

额定电压 35kV

额定电流 630A
动稳定电流 50kA/0.3s

热稳定电流 20kA/3s
1 分钟工频耐压 80kV

15 分钟直流耐压 125kV
雷电冲击耐压 185kV

箱体防护等级 IP33

75
