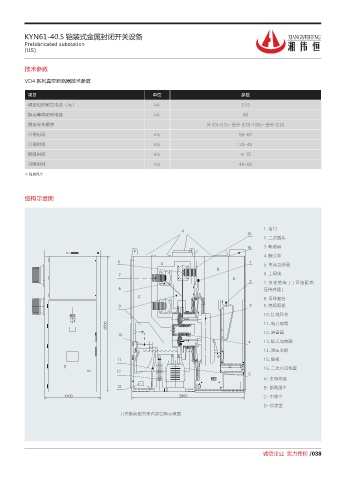

KYN61-40.5 铠装式金属封闭开关设备
Prefabricated substation
(US)

技术参数

VD4 系列真空断路器技术参数

项目 单位 参数
额定短时耐受电流（4s） kA 31.5
额定峰值耐受电流 kA 80
额定操作顺序 分 (O)-0.3s- 合分 (CO)-180s- 合分 (CO)
合闸时间 ms 55~67
分闸时间 ms 33~45
燃弧时间 ms ≤ 15

开断时间 ms 48~60
※ 强迫风冷

结构示意图

1. 活门
4
15
2. 二次插头
16 3. 断路器
4. 触头盒
6 1
A 5. 电流互感器
B
7 6. 主母线
D
2 7. 支柱绝缘子 ( 可选配高
8 压传感器 )
C 8. 母线套管
9 3 9. 绝缘隔板
10. 接地开关
2500 11. 电力电缆
12. 避雷器
10
4 13. 板式加热器
14. 泄压盖板
11 15. 隔板
16. 二次小母线室
12
5
A- 主母线室
13 B- 断路器室
1400 2800 C- 电缆室
D- 仪表室
开关柜典型方案内部结构示意图
