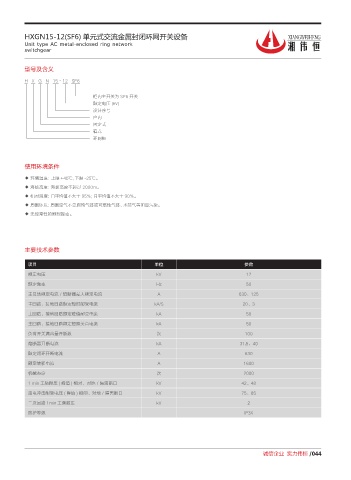

HXGN15-12(SF6) 单元式交流金属封闭环网开关设备
Unit type AC metal-enclosed ring network
switchgear

型号及含义

H X G N 15 - 12 SF6

柜内主开关为 SF6 开关
额定电压 (kV)
设计序号
户内
固定式
箱式
环网柜

使用环境条件

◆ 环境温度：上限 +40℃，下限 -25℃。
◆ 海拔高度：海拔高度不超过 2000m。
◆ 相对温度：日平均值不大于 95％；月平均值不大于 90％。
◆ 周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染。
◆ 无经常性的剧烈振动。

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
主母线额定电流／熔断器最大额定电流 A 630、125

主回路、接地回路额定短时耐受电流 kA/S 20、3
主回路、接地回路额定峰值耐受电流 kA 50
主回路、接地回路额定短路关合电流 kA 50
负荷开关满容量开断数 次 100
熔断器开断电流 kA 31.5、40
额定闭环开断电流 A 630

额定转移电流 A 1600
机械寿命 次 2000
1 min 工频耐压 ( 峰值 ) 相对、对地／隔离断口 kV 42、48
雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口 kV 75、85
二次回路 1min 工频耐压 kV 2
防护等级 IP3X
