P. 61
XGN66-12 (Z) 箱型固定交流金属封闭开关设备
Box type fixed AC metal-enclosed
switchgear

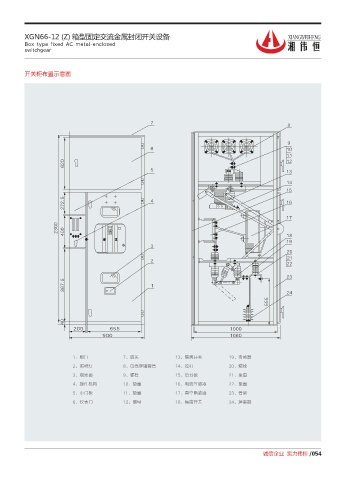

开关柜布置示意图
1、柜门 7、眉头 13、隔离开关 19、传感器
2、照明灯 8、母线穿墙套管 14、拉杆 20、螺栓
3、观察窗 9、螺栓 15、后封板 21、垫圈
4、操作机构 10、垫圈 16、电流互感器 22、垫圈
5、小门板 11、垫圈 17、真空断路器 23、骨架
6、仪表门 12、螺母 18、隔离开关 24、避雷器
诚信企业 实力伟恒 /054
