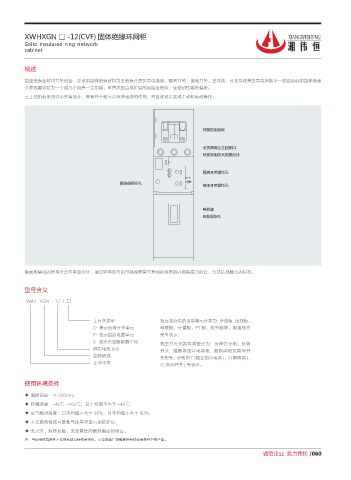

XWHXGN□ -12(CVF) 固体绝缘环网柜
Solid insulated ring network
cabinet

概述

固定绝缘全封闭开关设备：是采用固体绝缘材料为主绝缘介质及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘
介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块。
三工位机构采用过中弹簧设计，具有开关和关合负荷电流的作用，并且还可以实现手动和电动操作。

ᷠ㡣ᬍজ仈ụ

୕䄬䷺ㄡկᕋڳᴓ୉
Ặ䒎䤭Ⲏ䶘⟑䶘⥬䌤䌇

䷺ㄡᙦࣙᰳۂኺ

ᴓ䕕෎ᰳۂኺ
ᬋຖᙦࣙᰳۂኺ

ⲛ㙬ጊ
ⲛ㙬䄨ፅኺ

除面板集成的模拟分合位置显示外，通过柜体前方的可视观察窗可直观的观察到内部隔离刀的合、分及接地触头的状态。

型号含义
XWH XGN - 12 / □

主开关类型 : 按在系统中的功能单元分类为：进线柜、出线柜、
C- 表示负荷开关单元 母联柜、计量柜、PT 柜、提升柜等，用接线方
F- 表示组合电器单元 案号表示；
V- 表示真空断路器单元 按主开关元器件类型分为：负荷开关柜，负荷
额定电压 (kV) 开关 - 熔断器组合电器柜、断路器柜及隔离开
固体绝缘 关柜等，分别用 F( 熔丝组合电器 )、V( 断路器 )、
企业代号 C( 负荷开关 ) 等表示。

使用环境条件
◆ 海拔高度：≤ 5000m；
◆ 环境温度：-45℃ ~+65℃；日平均值不大于 +45℃；
◆ 空气相对温度：日平均值不大于 95%，月平均值不大于 90%；
◆ 不受腐蚀性或可燃性气体等明显污染的环境；
◆ 无火灾、爆炸危险，无经常性的剧烈震动的场合。
注：当使用环境条件不同或有其它特殊要求时，可与制造厂协商提供特殊使用条件下的产品。
