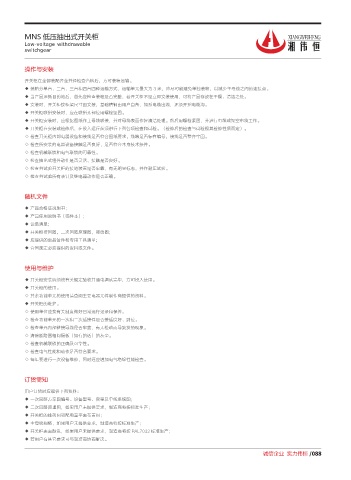

MNS 低压抽出式开关柜
Low-voltage withdrawable
switchgear

操作与安装

开关柜在全部装配齐全并经检查合格后，方可装箱运输。
◆ 装箱分单台、二台、三台和四台四种运输方式，运输单元最大为 3 米，应尽可能避免单独装箱，以减少主母线之间的连接点。
◆ 当产品运抵目的地后，首先应检查装箱是否完整，若开关柜不是立即安装使用，可将产品存放在干燥、清洁之处。
◆ 安装时，开关柜按柜架尺寸图安装，基础槽钢由用户自备，如系电缆出线，还须开挖电缆沟。
◆ 开关柜联拼安装时，应在联拼孔部位用螺栓坚固。
◆ 开关柜安装时，应根据图纸作主母线联接，并对母线表面作好清洁处理。然后用螺栓紧固，并进行电缆或架空布线工作。
◆ 开关柜在安装或检修后，在投入运行前须进行下列各项检查和试验。（检修后的检查与试验视其检修性质而定）。
◇ 检查开关柜内部电器设备和接线是否符合图纸要求，线端是否标有编号，接线是否整齐牢固。
◇ 检查所安装的电器设备接触是否良好，是否符合本身技术条件。
◇ 检查机械联锁和电气联锁的可靠性。
◇ 检查抽出式组件动作是否灵活，接触是否良好。
◇ 检查并试验开关柜的接地装置是否牢靠，有无明显标志，并作耐压试验。
◇ 检查并试验所有表计及继电器动作是否正确。

随机文件
◆ 产品合格证说明书；
◆ 产品使用说明书（或样本）；
◆ 设备清单；
◆ 开关柜排列图，二次回路原理图，接线图；
◆ 应提供的备品备件和专用工具清单；
◆ 合同规定必须提供的资料或文件。

使用与维护

◆ 开关柜安装后须按有关规定验收并通电调试完毕，方可投入使用。
◆ 开关柜的使用。
◇ 其余功能单元的使用请查阅主要电器元件制作商提供的资料。
◆ 开关柜的维护。
◇ 使用单位应按有关制度做好日常运行记录和保养。
◇ 检查功能单元的一次和二次插接件是否接插良好、到位。
◇ 检查单元内部链接导线是否牢靠，有无松动而导致发热现象。
◇ 清除断路器相间隔板（如有的话）的灰尘。
◇ 检查机械联锁的正确及可靠性。
◇ 检查电气性能和动作是否符合要求。
◇ 每年要进行一次设备维修，同时还应增加电气绝缘性能检查。

订货需知

用户订货时应提供下列资料：
◆ 一次回路方案图编号、设备型号、容量及单线系统图；
◆ 二次回路原理图，如果用户未提供要求，制造商将按标准生产；
◆ 开关柜的排列图和配电室平面布置图；
◆ 主母线规格，如果用户未提供要求，制造商将按标准生产；
◆ 开关柜表面颜色，如果用户未提供要求，制造商将按 RAL7032 标准生产；
◆ 若用户有其它要求可与制造商协商解决。
