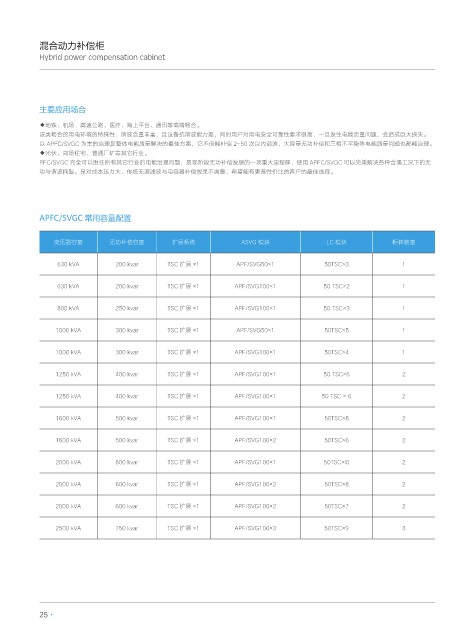

混合动力补偿柜
Hybrid power compensation cabinet

主要应用场合

◆地铁、机场、高速公路、医疗、海上平台、通讯等高端场合。
该类场合的用电环境的特殊性，谐波含量丰富，且设备抗谐波能力差，同时用户对用电安全可靠性要求很高，一旦发生电能质量问题，会造成巨大损失。
以 APFC/SVGC 为主的治理是整体电能质量解决的最佳方案，它不但能补偿 2~50 次以内谐波，大容量无功补偿和三相不平衡等电能质量问题也都能治理。
◆光伏、商场住宅、普通厂矿等其它行业。
PFC/SVGC 完全可以胜任所有其它行业的电能治理问题，是现阶段无功补偿发展的一项重大里程碑，使用 APFC/SVGC 可以完美解决各种普通工况下的无
功与谐波问题。是对成本压力大、传统无源滤波与电容器补偿效果不满意、希望能有更高性价比的客户的最佳选择。

APFC/SVGC 常用容量配置

变压器容量 无功补偿容量 扩展系统 ASVG 模块 LC 模块 柜体数量

630 kVA 200 kvar TSC 扩展 ×1 APF/SVG50×1 50TSC×3 1

630 kVA 200 kvar TSC 扩展 ×1 APF/SVG100×1 50 TSC×2 1

800 kVA 250 kvar TSC 扩展 ×1 APF/SVG100×1 50 TSC×3 1

1000 kVA 300 kvar TSC 扩展 ×1 APF/SVG50×1 50TSC×5 1

1000 kVA 300 kvar TSC 扩展 ×1 APF/SVG100×1 50TSC×4 1

1250 kVA 400 kvar TSC 扩展 ×1 APF/SVG100×1 50 TSC×6 2

1250 kVA 400 kvar TSC 扩展 ×1 APF/SVG100×1 50 TSC × 6 2

1600 kVA 500 kvar TSC 扩展 ×1 APF/SVG100×1 50TSC×8 2

1600 kVA 500 kvar TSC 扩展 ×1 APF/SVG100×2 50TSC×6 2

2000 kVA 600 kvar TSC 扩展 ×1 APF/SVG100×1 50TSC×l0 2

2000 kVA 600 kvar TSC 扩展 ×1 APF/SVG100×2 50TSC×8 2

2000 kVA 600 kvar TSC 扩展 ×1 APF/SVG100×2 50TSC×7 2

2500 kVA 750 kvar TSC 扩展 ×1 APF/SVG100×3 50TSC×9 3
