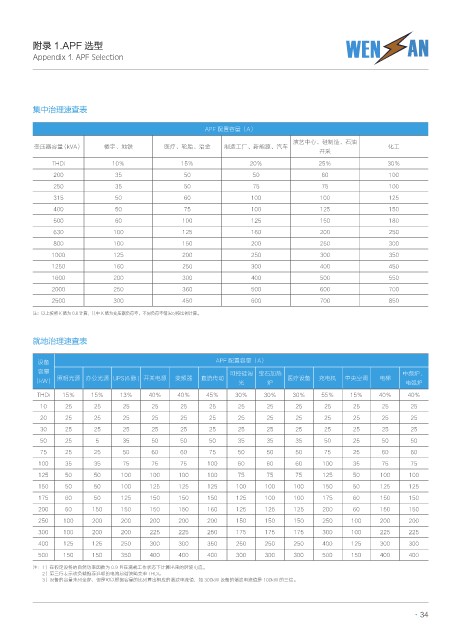

附录 1.APF 选型
Appendix 1. APF Selection

集中治理速查表

APF 配置容量（A）
演艺中心、硅制造、石油
变压器容量（kVA） 楼宇、地铁 医疗、轮胎、治金 制造工厂、新能源、汽车 化工
开采
THDi 10％ 15％ 20％ 25％ 30％
200 35 50 50 60 100
250 35 50 75 75 100
315 50 60 100 100 125
400 50 75 100 125 150
500 60 100 125 150 180
630 100 125 160 200 250
800 100 150 200 250 300
1000 125 200 250 300 350
1250 160 250 300 400 450
1600 200 300 400 500 550
2000 250 360 500 600 700
2500 300 450 600 700 850
注：以上按照 K 值为 0.8 计算，其中 K 值为变压器负荷率，不同负荷率情况可按比例计算。

就地治理速查表

设备 APF 配置容量（A）
容量 可控硅调 宝石加热 中频炉、
（kW） 照明光源 办公光源 UPS(6 脉 ) 开关电源 变频器 直流传动 光 炉 医疗设备 充电机 中央空调 电梯 电弧炉
THDi 15％ 15％ 13％ 40％ 40％ 45％ 30％ 30％ 30％ 55％ 15％ 40％ 40％
10 25 25 25 25 25 25 25 25 25 25 25 25 25
20 25 25 25 25 25 25 25 25 25 25 25 25 25
30 25 25 25 25 25 25 25 25 25 25 25 25 25
50 25 5 35 50 50 50 35 35 35 50 25 50 50
75 25 25 50 60 60 75 50 50 50 75 25 60 60
100 35 35 75 75 75 100 60 60 60 100 35 75 75
125 50 50 100 100 100 100 75 75 75 125 50 100 100
150 50 50 100 125 125 125 100 100 100 150 50 125 125
175 60 50 125 150 150 150 125 100 100 175 60 150 150
200 60 150 150 150 150 160 125 125 125 200 60 150 150
250 100 200 200 200 200 200 150 150 150 250 100 200 200
300 100 200 200 225 225 250 175 175 175 300 100 225 225
400 125 125 250 300 300 350 250 250 250 400 125 300 300
500 150 150 350 400 400 400 300 300 300 500 150 400 400
注：1）在假定设备的自然功率因数为 0.9 且在满载工作状态下计算出来的谐波电流。
2）第三行表示该负载推荐选取的电流总谐波畸变率 THDi。
3）设备的容量未列全部，但是可以根据容量的比列算出相应的谐波电流值，如 300kW 设备的谐波电流值是 100kW 的三倍。

34
