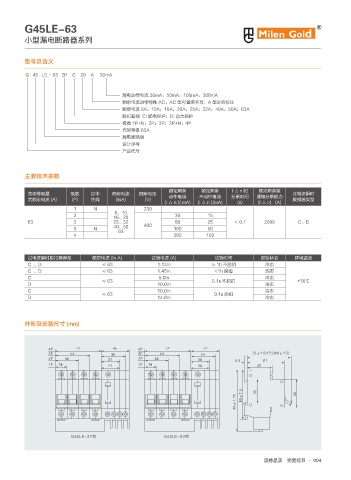

G45LE-63

小型漏电断路器系列

型号及含义

G 45 LE - 63 2P C 20 A 30mA

漏电动作电流 30mA；50mA；100mA；300mA
剩余电流动作特性 AC；AC 型可省略不写，A 型必须标注
额定电流 6A；10A；16A；20A；25A；32A；40A；50A；63A
脱扣曲线 C: 配电保护；D: 动力保护
极数 1P+N；2P；3P；3P+N；4P
壳架等级 63A
漏电断路器
设计序号
产品代号

主要技术参数

额定剩余 额定剩余 I △ n 时 额定剩余接
壳架等级最 极数 加中 额定电流 额定电压 动作电流 不动作电流 分断时间 通和分断能力 过电流瞬时
大额定电流 (A) (P) 性线 (InA) (V) 脱扣器类型
(I △ n )( mA) (I △ n )(mA) (s) (I △ n) (A)
1 N 230
6、10
2 16、20 30 15
63 3 25、32 50 25 ＜ 0.1 2000 C、D
40、50 400
3 N 63 100 50
4 300 150

过电流瞬时脱扣器类型 额定电流 (In A) 试验电流 (A) 试验时间 起始状态 环境温度
C 、D ≤ 63 1.13In ≥ 1h 不脱扣 冷态
C 、D ≤ 63 1.45In <1h 脱扣 热态
C ≤ 63 5.0In 0.1s 不脱扣 冷态 +30℃
D 10.0In 冷态
C 10.0In 冷态
≤ 63 0.1s 脱扣
D 14.0In 冷态

外形及安装尺寸 (mm)

1 1
1 1 d 1˝ d
1 1
1 1

d d

( -& ۋ ( -& ۋ

坚持品质 完美细节 · 004
