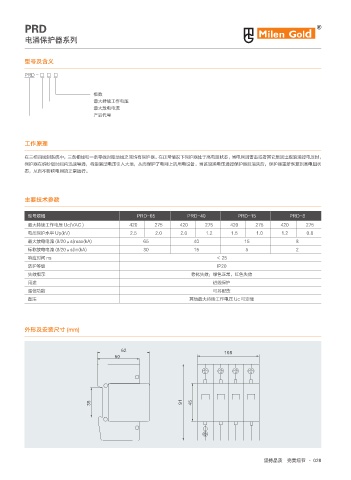

PRD

电涌保护器系列

型号及含义

PRD - □ □ □

极数
最大持续工作电压
最大放电电流
产品代号

工作原理

在三相四线制系统中，三条相线和一条零线对接地线之间均有保护器。在正常情况下保护器处于高电阻状态，当电网因雷击或者其它原因出现浪涌过电压时，
保护器在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当该浪涌电压通过保护器且消失后，保护器重新恢复到高电阻状
态，从而不影响电网的正常运行。

主要技术参数

型号规格 PRD-65 PRD-40 PRD-15 PRD-8
最大持续工作电压 Uc(VAC ) 420 275 420 275 420 275 420 275
电压保护水平 Up(kV) 2.5 2.0 2.0 1.2 1.5 1.0 1.2 0.8
最大放电电流 (8/20μs)max(kA) 65 40 15 8
标称放电电流 (8/20μs)In(kA) 30 15 5 2
响应时间 ns ＜ 25
防护等级 IP20
失效指示 老化失效：绿色正常，红色失效
用途 进线保护
遥信功能 可另配货
备注 其他最大持续工作电压 Uc 可定做

外形及安装尺寸 (mm)

坚持品质 完美细节 · 028
