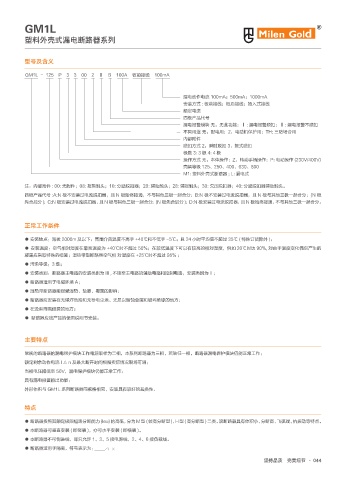

GM1L

塑料外壳式漏电断路器系列

型号及含义

GM1L - 125 P 3 3 00 2 Ⅱ B 100A 板前接线 100mA

漏电动作电流 100mA；500mA；1000mA
安装方式 : 板前接线；板后接线；插入式接线
额定电流
四极产品代号
漏电报警模块 无：无此功能；Ⅰ : 漏电报警脱扣；Ⅱ : 漏电报警不脱扣
不同用途 无：配电用；2：电动机保护用；TH: 三防场合用
内部附件
脱扣方式 2：瞬时脱扣 3：复式脱扣
极数 3: 3 极 4: 4 极
操作方式 无：本体操作；Z：转动手柄操作；P: 电动操作 (230V/400V)
壳架等级 125、250、400、630、800
M1: 塑料外壳式断路器 ; L: 漏电式

注：内部附件 : 00: 无附件；08: 报警触头；10: 分励脱扣器；20: 辅助触头；28: 辅报触头；30: 欠压脱扣器；40: 分励脱扣器辅助触头。
四极产品代号 :A:N 极不安装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分；B:N 极不安装过电流脱扣器，且 N 极与其他三极一起合分；(N 极
先合后分 )；C:N 极安装过电流脱扣器，且 N 极与其他三极一起合分；(N 极先合后分 )；D:N 极安装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分。

正常工作条件

● 安装地点：海拔 2000m 及以下；周围介质温度不高于 +40℃和不低于 -5℃；且 24 小时平均值不超过 35℃ ( 特殊订货除外 )；
● 安装温度：空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下可以有较高的相对湿度，例如 20℃时达 90%, 对由于温度变化偶尔产生的
凝露应采取特殊的措施；湿热带型断路器空气相 对湿度在 +25℃时不超过 95% ；
● 污染等级：3 级；
● 安装类别：断路器主电路的安装类别为 III , 不接至主电路的辅助电路和控制电路，安装类别为 II ；
● 断路器适用于电磁环境 A；
● 湿热带断路器能耐受湿热、盐雾、霉菌的影响；
● 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
● 在没有雨雪侵袭的地方；
● 断路器应按产品的使用说明书安装。

主要特点

常规的断路器的漏电保护模块工作电源取样为二相，本系列断路器为三相，若缺任一相，断路器漏电保护模块仍能正常工作；
额定剩余动作电流 I △ n 及最大断开时间根据实际情况现场可调；
当相电压降低至 50V，漏电保护模块仍能正常工作；
具有漏电报警输出功能；
外形体积与 GM1L 系列断路器同规格相同，安装具有较好的互换性。

特点

● 断路器按照其额定极限短路分断能力 (leu) 的高低，分为 M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 二类。该断路器具有体积小、分断高、飞弧端，抗振动等特点。
● 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
● 本断路器不可倒进线，即只允许 1、3、5 接电源线，2、4、6 接负载线。
● 断路器适用于隔离，符号表示为：
