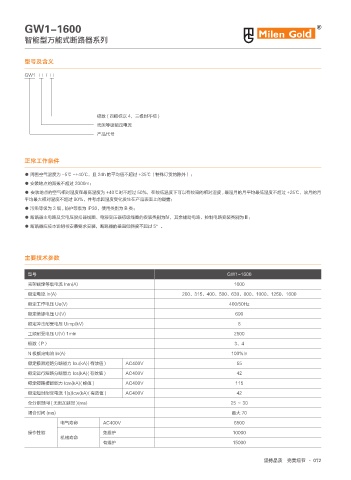

GW1-1600
智能型万能式断路器系列
型号及含义
GW1 □ / □
极数 ( 四极标以 4，三极时不标 )
壳架等级额定电流
产品代号
正常工作条件
● 周围空气温度为 -5℃ ~+40℃，且 24h 的平均值不超过 +35℃（特殊订货的除外）；
● 安装地点的海拔不超过 2000m；
● 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度 , 最湿月的月平均最低湿度不超过 +25℃，该月的月
平均最大相对湿度不超过 90%，并考虑因湿度变化发生在产品表面上的凝露；
● 污染等级为 3 级 , 防护等级为 IP30，使用类别为 B 类；
● 断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为Ⅳ，其余辅助电路、控制电路安装类别为Ⅲ；
● 断路器应按本说明书安装要求安装，断路器的垂直倾斜度不超过 5°。
主要技术参数
型号 GW1-1600
壳架额定等级电流 Inm(A) 1600
额定电流 In(A) 200、315、400、500、630、800、1000、1250、1600
额定工作电压 Ue(V) 400/50Hz
额定绝缘电压 Ui(V) 690
额定冲击耐受电压 Uimp(kV) 8
工频耐受电压 U(V) 1min 2500
极数（P） 3、4
N 极额定电流 In(A) 100%In
额定极限短路分断能力 Icu(kA)( 有效值 ) AC400V 55
额定运行短路分断能力 Ics(kA)( 有效值 ) AC400V 42
额定短路接能能力 Icm(kA)( 峰值 ) AC400V 115
额定短时耐受电流 1(s)Icw(kA)( 有效值 ) AC400V 42
全分断时间 ( 无附加延时 )(ms) 25 ～ 30
闭合时间 (ms) 最大 70
电气寿命 AC400V 6500
操作性能 免维护 10000
机械寿命
有维护 15000
