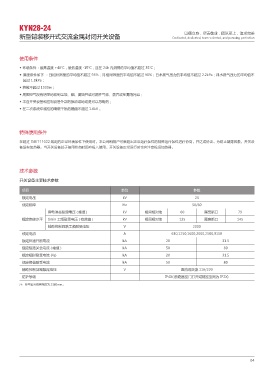

KYN28-24
以德立身，尽责敬业，团队至上，追求完美
新型铠装移开式交流金属封闭开关设备 Dedicated, dedicated, team-oriented, and pursuing perfection
使用条件
◆ 环境条件：最高温度 +40℃，最低温度 -15℃，且在 24h 内测得的平均值不超过 35℃；
◆ 温度条件如下 ：日相对湿度的平均值不超过 95%；月相对湿度的平均值不超过 90%；日水蒸气压力的平均值不超过 2.2kPa；月水蒸气压力的平均值不
超过 1.8kPa；
◆ 海拔不超过 1000m；
◆ 周围空气没有明显地收到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染；
◆ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
◆ 在二次系统中感应的电磁干扰的幅值不超过 1.6kV 。
特殊使用条件
在超过 GB/T11022 规定的正常环境条件下使用时，本公司和用户可就超出正常运行条件的特殊运行条件进行协商，并达成协议。为防止凝露现象，开关设
备设有加热器，当开关设备处于备用状态时即应投入使用。开关设备正常运行时也应注意投运加热器。
技术参数
开关设备主要技术参数
项目 单位 参数
额定电压 kV 24
额定频率 Hz 50/60
雷电冲击耐受电压 ( 峰值 ) kV 相间相对地 60 隔离断口 79
额定绝缘水平 1min 工频耐受电压 ( 有效值 ) kV 相间相对地 125 隔离断口 145
辅助控制回路工频耐受电压 V 2000
额定电流 A 630,1250,1600,2000,2500,3150
额定短路开断电流 kA 20 31.5
额定短路关合电流 ( 峰值 ) kA 50 80
额定短时耐受电流 (4s) kA 20 31.5
额定峰值耐受电流 kA 50 80
辅助控制回路额定电压 V 直流或交流 110/220
防护等级 IP4X( 断路器室门打开或隔室室间为 IP2X)
注：架空进出线柜深度为 2360mm。
04
