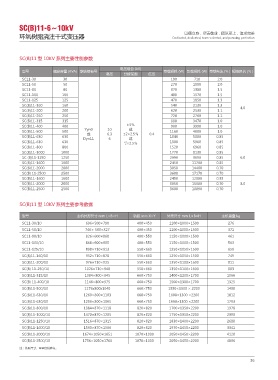

SC(B)11-6~10kV
以德立身，尽责敬业，团队至上，追求完美
环氧树脂浇注干式变压器 Dedicated, dedicated, team-oriented, and pursuing perfection
SC(B)11 型 10KV 系列主要性能参数
电压组合 (kV)
型号 额定容量 (KVA) 联结组标号 空载损耗 (W) 负载损耗 (W) 空载电流 (％ ) 短路阻抗 (％ )
高压 分接范围 低压
SC11-30 30 190 710 2.0
SC11-50 50 270 1000 2.0
SC11-80 80 370 1380 1.5
SC11-100 100 400 1570 1.5
SC11-125 125 470 1850 1.3
SC(B)11-160 160 540 2130 1.3 4.0
SC(B)11-200 200 620 2530 1.1
SC(B)11-250 250 720 2760 1.1
SC(B)11-315 315 880 3470 1.0
SC(B)11-400 400 ±5％ 980 3990 1.0
SC(B)11-500 500 Yyn0 10 或 1160 4880 1.0
或
SC(B)11-630 630 Dyn11 6.3 ±2×2.5％ 0.4 1340 5880 0.85
6
或
SC(B)11-630 630 +3 ×2.5％ 1300 5960 0.85
SC(B)11-800 800 -1 1520 6960 0.85
SC(B)11-1000 1000 1770 8130 0.85
SC (B)11-1250 1250 2090 9690 0.85 6.0
SC(B)11-1600 1600 2450 11700 0.85
SC(B)11-2000 2000 3050 14400 0.70
SC(B) 11-2500 2500 3600 17170 0.70
SC(B)11-1600 1600 2450 12900 0.85
SC(B)11-2000 2000 3050 15900 0.70 8.0
SC(B)11-2500 2500 3600 18890 0.70
SC(B)11 型 10KV 系列主要参考数据
型号 主机外形尺寸 mm L×B×H 轨距 mm X×Y 外壳尺寸 mm L×B×H 主机重量 kg
SC11-30/10 696×500×790 400×450 1100×1000×1500 276
SC11-50/10 746× 500×827 400×450 1100×1000×1500 371
SC11-80/10 826×600×868 400×550 1150×1000×1500 461
SC11-100/10 868×600×905 400×550 1150×1000×1500 563
SC11-125/10 898×710×913 550×660 1250×1050×1500 659
SC(B)11-160/10 952×710×878 550×660 1250×1050×1500 749
SC(B)11-200/10 976×710×925 550×660 1350×1100×1600 811
SC(B) 11-250/10 1026×710×940 550×660 1350×1100×1600 883
SC(B)11-315/10 1084×800×945 660×750 1400×1200×1700 1066
SC(B) 11-400/10 1146×800×975 660×750 1500×1300×1700 1325
SC(B)11-500/10 1176x800x1040 660×750 1550×1300 × 2200 1498
SC(B)11-630/10 1260×800×1103 660×750 1600×1300 ×2200 1812
SC(B)11-630/10 1296×800×1065 660×750 1600×1300 ×2200 1793
SC(B)11-800/10 1384×870×1118 820×820 1700×1350×2200 1978
SC(B)11-1000/10 1470×870×1205 820×820 1750×1350×2200 2390
SC(B)11-1250/10 1516×870×1315 820×820 1830×1400×2200 2688
SC(B)11-1600/10 1590×870×1506 820×820 1970×1450×2200 3341
SC(B)11-2000/10 1674×1050×1651 1070×1000 2050×1450×2200 4128
SC(B)11-2500/10 1756×1050×1768 1070×1000 2050×1450×2200 4896
注：外形尺寸、重量仅供参考。
