XGSIS-12(CVF) ྍۚ׈గ
固体绝缘环网柜 XINGAO ELECTRIC

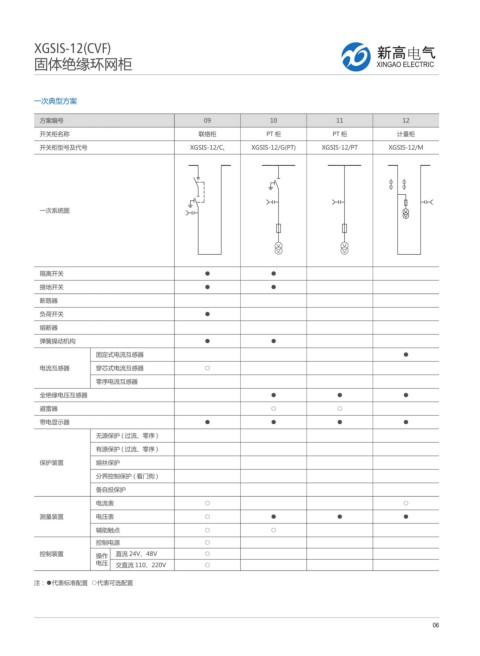

一次典型方案

方案编号 09 10 11 12
开关柜名称 联络柜 PT 柜 PT 柜 计量柜
开关柜型号及代号 XGSIS-12/C L XGSIS-12/G(PT) XGSIS-12/PT XGSIS-12/M

一次系统图

隔离开关 ● ●
接地开关 ● ●

断路器
负荷开关 ●
熔断器
弹簧操动机构 ● ●
固定式电流互感器 ●
电流互感器 穿芯式电流互感器 ○
零序电流互感器

全绝缘电压互感器 ● ● ●
避雷器 ○ ○
带电显示器 ● ● ● ●
无源保护 ( 过流、零序 )
有源保护 ( 过流、零序 )
保护装置 熔丝保护
分界控制保护 ( 看门狗 )
备自投保护
电流表 ○ ○

测量装置 电压表 ○ ● ● ●
辅助触点 ○ ○
控制电源 ○
控制装置 操作 直流 24V、48V ○
电压 交直流 110、220V ○

注：●代表标准配置 ○代表可选配置

06
