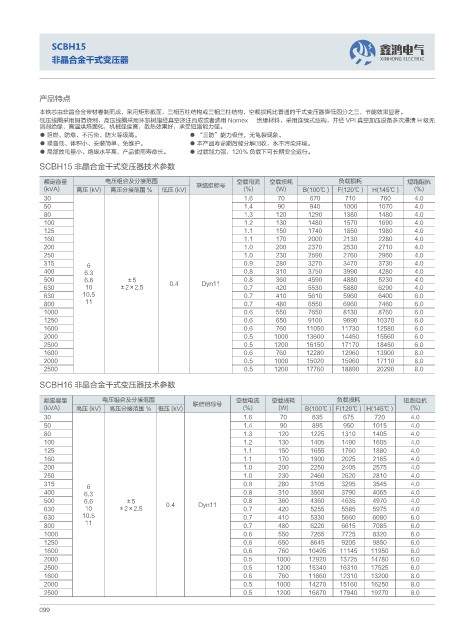

SCBH15 ᶈޟ׈గ
非晶合金干式变压器 ZKPJQPI"GNGEVTKE

产品特点

本铁芯由非晶合金带材卷制而成，采用矩形截面，三相五柱结构或三相三柱结构，空载损耗比普通的干式变压器降低四分之三，节能效果显著。
低压线圈采用铜箔绕制，高压线圈采用环氧树脂经真空浇注而成或者选用 Nomex 绝缘材料，采用连续式结构，并经 VPI 真空加压设备多次浸渍 H 级无
溶剂绝缘、高温烘焙固化，机械强度高，散热效果好，承受短路能力强。
● 阻燃、防爆、不污染、防火等级高。 ● “三防”能力极佳，无龟裂现象。
● 噪音低、体积小、安装简单、免维护。 ● 本产品寿命期后能分解回收，永不污染环境。
● 局部放电量小、绝缘水平高、产品使用寿命长。 ● 过载能力强，120% 负载下可长期安全运行。
SCBH15 非晶合金干式变压器技术参数

额定容量 电压组合及分接范围 空载电流 空载损耗 负载损耗 短路阻抗
(kVA) 高压 (kV) 高压分接范围 % 低压 (kV) 联结组标号 (%) (W) B(100℃ ) F(120℃ ) H(145℃ ) (%)
30 1.6 70 670 710 760 4.0
50 1.4 90 940 1000 1070 4.0
80 1.3 120 1290 1380 1480 4.0
100 1.2 130 1480 1570 1690 4.0
125 1.1 150 1740 1850 1980 4.0
160 1.1 170 2000 2130 2280 4.0
200 1.0 200 2370 2530 2710 4.0
250 1.0 230 2590 2760 2960 4.0
315 6 0.9 280 3270 3470 3730 4.0
400 6.3 0.8 310 3750 3990 4280 4.0
500 6.6 ±5 0.4 Dyn11 0.8 360 4590 4880 5230 4.0
630 10 ±2×2.5 0.7 420 5530 5880 6290 4.0
630 10.5 0.7 410 5610 5960 6400 6.0
800 11 0.7 480 6550 6960 7460 6.0
1000 0.6 550 7650 8130 8760 6.0
1250 0.6 650 9100 9690 10370 6.0
1600 0.6 760 11050 11730 12580 6.0
2000 0.5 1000 13600 14450 15560 6.0
2500 0.5 1200 16150 17170 18450 6.0
1600 0.6 760 12280 12960 13900 8.0
2000 0.5 1000 15020 15960 17110 8.0
2500 0.5 1200 17760 18890 20290 8.0
SCBH16 非晶合金干式变压器技术参数

额定容量 电压组合及分接范围 空载电流 空载损耗 负载损耗 短路阻抗
(kVA) 高压 (kV) 高压分接范围 % 低压 (kV) 联结组标号 (%) (W) B(100℃ ) F(120℃ ) H(145℃ ) (%)
30 1.6 70 635 675 720 4.0
50 1.4 90 895 950 1015 4.0
80 1.3 120 1225 1310 1405 4.0
100 1.2 130 1405 1490 1605 4.0
125 1.1 150 1655 1760 1880 4.0
160 1.1 170 1900 2025 2165 4.0
200 1.0 200 2250 2405 2575 4.0
250 1.0 230 2460 2620 2810 4.0
315 6 0.9 280 3105 3295 3545 4.0
400 6.3 0.8 310 3560 3790 4065 4.0
500 6.6 ±5 0.4 Dyn11 0.8 360 4360 4635 4970 4.0
630 10 ±2×2.5 0.7 420 5255 5585 5975 4.0
630 10.5 0.7 410 5330 5660 6080 6.0
11
800 0.7 480 6220 6615 7085 6.0
1000 0.6 550 7265 7725 8320 6.0
1250 0.6 650 8645 9205 9850 6.0
1600 0.6 760 10495 11145 11950 6.0
2000 0.5 1000 12920 13725 14780 6.0
2500 0.5 1200 15340 16310 17525 6.0
1600 0.6 760 11660 12310 13200 8.0
2000 0.5 1000 14270 15160 16250 8.0
2500 0.5 1200 16870 17940 19270 8.0
