KYN28-12 ᶈޟ׈గ
铠装移开式金属封闭开关设备 ZKPJQPI"GNGEVTKE

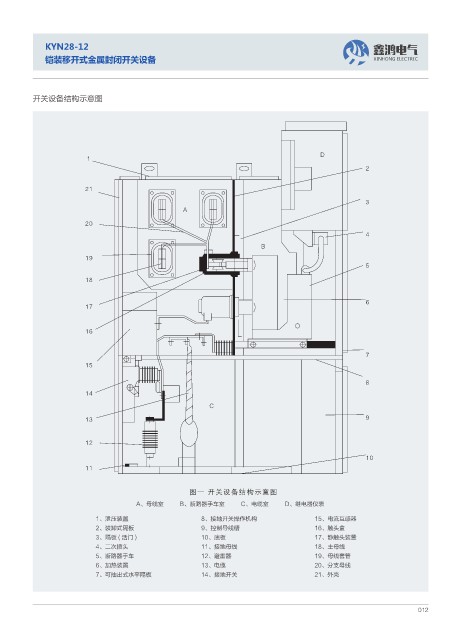

开关设备结构示意图

%

"

#

$

ప̬ ᐬڟ䃪ำ㏿Ჰ⹦ᘻప
A、母线室 B、断路器手车室 C、电缆室 D、继电器仪表
1、泄压装置 8、接地开关操作机构 15、电流互感器
2、装卸式隔板 9、控制导线槽 16、触头盒
3、隔板 ( 活门 ) 10、底板 17、静触头装置
4、二次插头 11、接地母线 18、主母线
5、断路器手车 12、避雷器 19、母线套管
6、加热装置 13、电缆 20、分支母线
7、可抽出式水平隔板 14、接地开关 21、外壳
