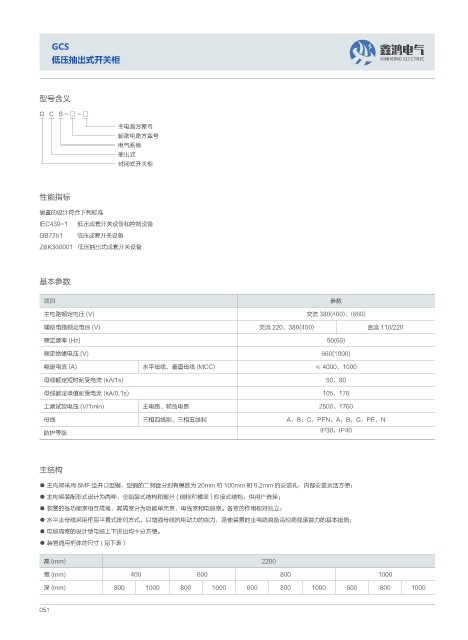

Page 58 - 江苏鑫鸿电气设备有限公司

GCS ᶈޟ׈గ
低压抽出式开关柜 ZKPJQPI"GNGEVTKE

型号含义

G C S - □ - □
主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

性能指标

装置的设计符合下列标准
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备
ZBK360001 低压抽出式成套开关设备

基本参数

项目 参数
主电路额定电压 (V) 交流 380(400)、(660)
辅助电路额定电压 (V) 交流 220、380(400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)

额定电流 (A) 水平母线、垂直母线 (MCC) ≤ 4000、1000
母线额定短时耐受电流 (kA/1s) 50，80
母线额定峰值耐受电流 (kA/0.1s) 105，176
工频试验电压 (V/1min) 主电路、辅助电路 2500、1760
母线 三相四线制、三相五线制 A，B，C，PEN、A，B，C，PE，N
IP30，IP40
防护等级

主结构

● 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为 20mm 和 100mm 和 9.2mm 的安装孔，内部安装灵活方便；
● 主构架装配形式设计为两种，全组装式结构和部分 ( 侧框和横梁 ) 焊接式结构，供用户选择；
● 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
● 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
● 电缆隔室的设计使电缆上下进出均十分方便。
● 装置通用柜体的尺寸 ( 见下表 )

高 (mm) 2200
宽 (mm) 400 600 800 1000
深 (mm) 800 1000 800 1000 600 800 1000 600 800 1000
